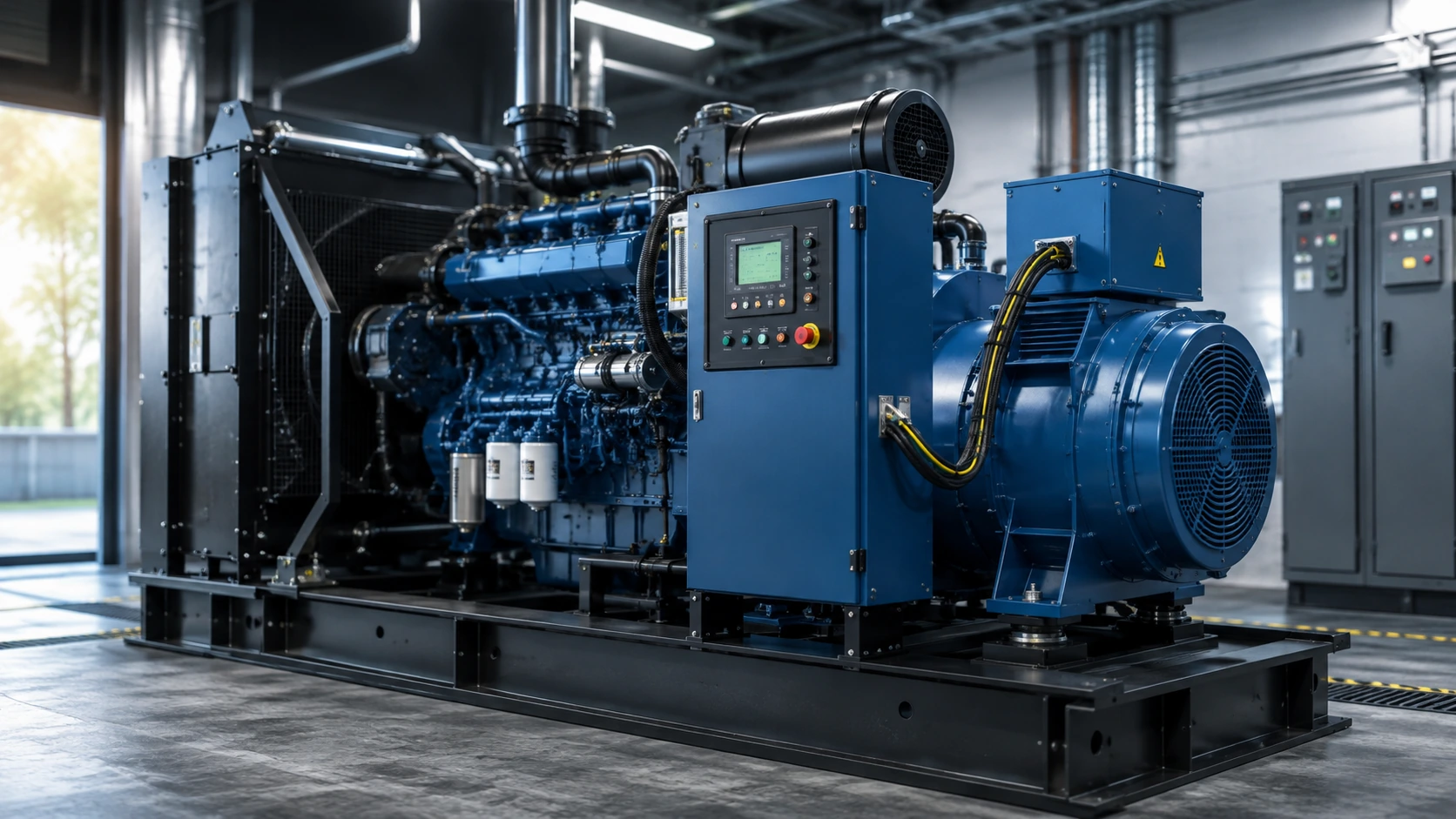

نحوه کار دیزل ژنراتور بر پایه تبدیل انرژی شیمیایی موجود در سوخت به انرژی مکانیکی و سپس تبدیل این انرژی مکانیکی به برق است. موتور دیزل نیروی لازم برای چرخاندن آلترناتور را فراهم میکند و آلترناتور نیز با استفاده از القای الکترومغناطیسی، جریان الکتریکی تولید میکند. در ادامه، نحوه کار و تولید برق در دیزل ژنراتور و نقش اجزای اصلی این دستگاه را بررسی میکنیم.
اساس تولید برق در دیزل ژنراتور
در سال ۱۸۳۱ میلادی، مایکل فارادی نشان داد که تغییر میدان مغناطیسی در اطراف یک هادی میتواند باعث ایجاد جریان الکتریکی شود. این اصل که با نام القای الکترومغناطیسی شناخته میشود، اساس عملکرد ژنراتورهای الکتریکی امروزی است.
در یک دیزل ژنراتور، موتور دیزل انرژی حاصل از احتراق سوخت را به حرکت دورانی تبدیل میکند. این حرکت از طریق میللنگ و کوپلینگ به آلترناتور منتقل میشود. در داخل آلترناتور، روتور میدان مغناطیسی دواری ایجاد میکند و حرکت این میدان نسبت به سیمپیچهای استاتور باعث القای ولتاژ و تولید جریان الکتریکی میشود. برق تولیدشده پس از کنترل ولتاژ و پارامترهای حفاظتی، برای مصرف تجهیزات یا انتقال به تابلو برق در دسترس قرار میگیرد.
اجزای دیزل ژنراتور

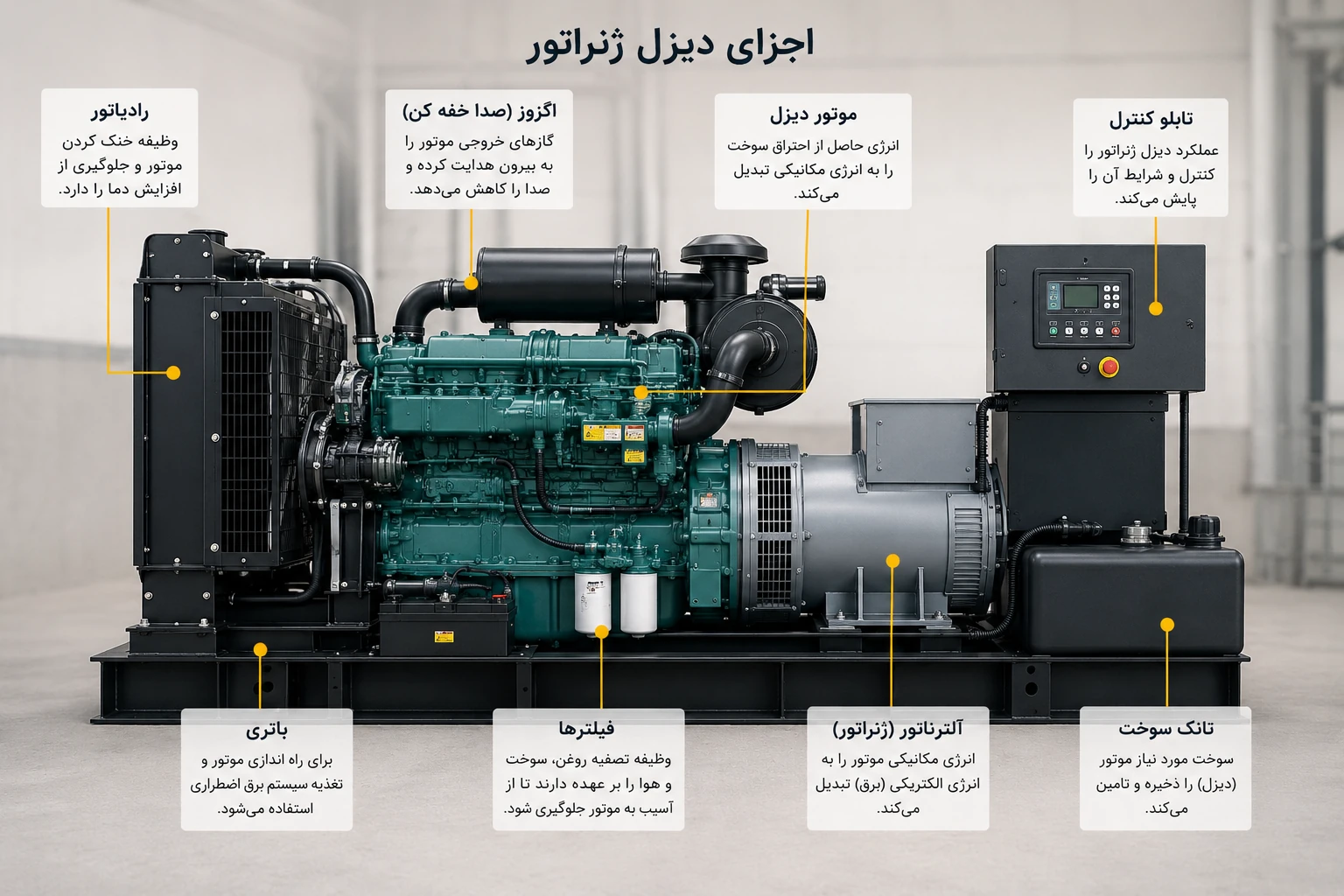

برای درک بهتر نحوه کار و تولید برق در دیزل ژنراتور، ابتدا باید نقش اجزای اصلی دستگاه و ارتباط آنها با یکدیگر را شناخت. دیزل ژنراتور از مجموعهای از بخشهای مکانیکی و الکتریکی تشکیل شده است که باید بهصورت هماهنگ با یکدیگر کار کنند. آشنایی با اجزای دیزل ژنراتور در درک بهتر نحوه عملکرد، سرویس و عیبیابی دستگاه اهمیت زیادی دارد.
۱. موتور دیزل
موتور دیزل منبع تولید انرژی مکانیکی در دستگاه است. سوخت دیزل پس از تزریق به هوای داغ و متراکم داخل سیلندر دچار احتراق میشود و فشار حاصل از احتراق، پیستونها را به حرکت درمیآورد. حرکت رفتوبرگشتی پیستونها توسط شاتون و میللنگ به حرکت دورانی تبدیل میشود.
توان قابل تولید توسط دیزل ژنراتور تا حد زیادی به مشخصات موتور، حجم و تعداد سیلندرها، سیستم سوخترسانی، توربوشارژر و شرایط کاری آن بستگی دارد. بلوک سیلندر، سرسیلندر، پیستون، میللنگ، انژکتورها، پمپ سوخت، فیلترها، توربوشارژر و سیستم خنککاری از اجزای مهم موتور دیزل هستند.
۲. آلترناتور
آلترناتور وظیفه تبدیل انرژی مکانیکی موتور به انرژی الکتریکی را بر عهده دارد. دو بخش اصلی آن روتور و استاتور هستند. روتور با چرخش خود میدان مغناطیسی ایجاد میکند و این میدان در سیمپیچهای ثابت استاتور ولتاژ الکتریکی القا میکند.
کیفیت طراحی آلترناتور، سیستم تحریک و تنظیم ولتاژ آن بر پایداری برق خروجی، راندمان و توانایی ژنراتور در تحمل تغییرات بار تأثیر مستقیم دارد.
۳. سیستم سوخت
سیستم سوخت وظیفه ذخیره، انتقال، تصفیه و تزریق سوخت به موتور را بر عهده دارد. مخزن سوخت، لولههای انتقال، فیلتر سوخت، پمپ سوخت، انژکتورها و در برخی سیستمها جداکننده آب و سوخت از بخشهای اصلی این مجموعه هستند.
مدت زمان کارکرد ژنراتور با یک مخزن سوخت ثابت نیست و به ظرفیت مخزن، توان موتور و مقدار بار مصرفی بستگی دارد. به همین دلیل ظرفیت سیستم سوخت باید متناسب با مدت زمان مورد نیاز برای کارکرد دستگاه انتخاب شود.
۴. سیستم خنککاری
در زمان فعالیت موتور، مقدار زیادی گرما تولید میشود. اگر این گرما بهدرستی دفع نشود، دمای موتور افزایش پیدا کرده و احتمال آسیبدیدگی قطعات بالا میرود. سیستم خنککاری معمولاً شامل رادیاتور، فن، واترپمپ، ترموستات، شیلنگها و مایع خنککننده است.
عملکرد صحیح سیستم خنککاری بهخصوص در دیزل ژنراتورهایی که برای مدت طولانی یا در بار بالا کار میکنند اهمیت زیادی دارد.
۵. سیستم اگزوز
احتراق سوخت در موتور دیزل باعث تولید گازهای خروجی میشود. سیستم اگزوز این گازها را به شکل ایمن از موتور و فضای محل نصب خارج میکند. منیفولد اگزوز، لولهها، اتصال انعطافپذیر و صداخفهکن از اجزای اصلی این سیستم هستند.
مسیر اگزوز باید بهگونهای طراحی شود که گازهای خروجی وارد فضای بسته، محل حضور افراد یا ورودی سیستم تهویه ساختمان نشوند. همچنین اتصالات انعطافپذیر به کاهش انتقال لرزش موتور به لوله اگزوز کمک میکنند.
۶. تنظیمکننده ولتاژ
تنظیمکننده خودکار ولتاژ یا AVR وظیفه حفظ ولتاژ خروجی آلترناتور در محدوده مناسب را بر عهده دارد. این بخش با کنترل جریان تحریک میدان مغناطیسی، تغییرات ولتاژ ناشی از افزایش یا کاهش بار را جبران میکند.
۷. سیستم روغنکاری
موتور دیزل دارای قطعات متحرک متعددی است و برای کاهش اصطکاک، کنترل دما و جلوگیری از سایش به روغنکاری مناسب نیاز دارد. روغن موتور از طریق پمپ روغن در مسیرهای داخلی موتور گردش کرده و به یاتاقانها، میللنگ و سایر قطعات متحرک میرسد.
سطح و کیفیت روغن باید بهصورت دورهای بررسی شود و زمان تعویض روغن و فیلتر بر اساس دستورالعمل سازنده موتور، نوع روغن و شرایط کاری دستگاه تعیین شود.
۸. باتری و شارژر باتری
برای راهاندازی اولیه موتور دیزل از باتری استفاده میشود. باتری انرژی لازم برای استارت موتور و برخی تجهیزات کنترلی را تأمین میکند. شارژر باتری نیز در زمان آمادهبهکار بودن دستگاه، سطح شارژ باتری را در محدوده مناسب نگه میدارد.
ضعف باتری، سولفاته شدن اتصالات یا خرابی سیستم شارژ از دلایل رایج روشن نشدن دیزل ژنراتور هستند؛ بنابراین بررسی دورهای باتری اهمیت زیادی دارد.
۹. تابلو کنترل
تابلو کنترل رابط اصلی میان اپراتور و دیزل ژنراتور است. اطلاعاتی مانند ولتاژ، جریان، فرکانس، توان، دور موتور، فشار روغن، دمای موتور و وضعیت باتری از طریق کنترلر قابل مشاهده است.
کنترلر همچنین میتواند حفاظتهایی مانند توقف دستگاه در زمان افت فشار روغن، افزایش بیش از حد دما، اضافهسرعت، اضافهبار یا بروز برخی خطاهای الکتریکی را مدیریت کند.
۱۰. شاسی و فریم اصلی
موتور، آلترناتور و تجهیزات جانبی روی یک شاسی فلزی مقاوم نصب میشوند. شاسی علاوه بر ایجاد استحکام مکانیکی، باعث حفظ همراستایی موتور و آلترناتور شده و امکان نصب لرزهگیر، مخزن سوخت و سایر تجهیزات را فراهم میکند.
تمام این اجزا در کنار یکدیگر باعث میشوند دیزل ژنراتور بتواند انرژی موجود در سوخت را به برق قابل استفاده تبدیل کند.
بررسی نحوه کار و تولید برق در دیزل ژنراتور

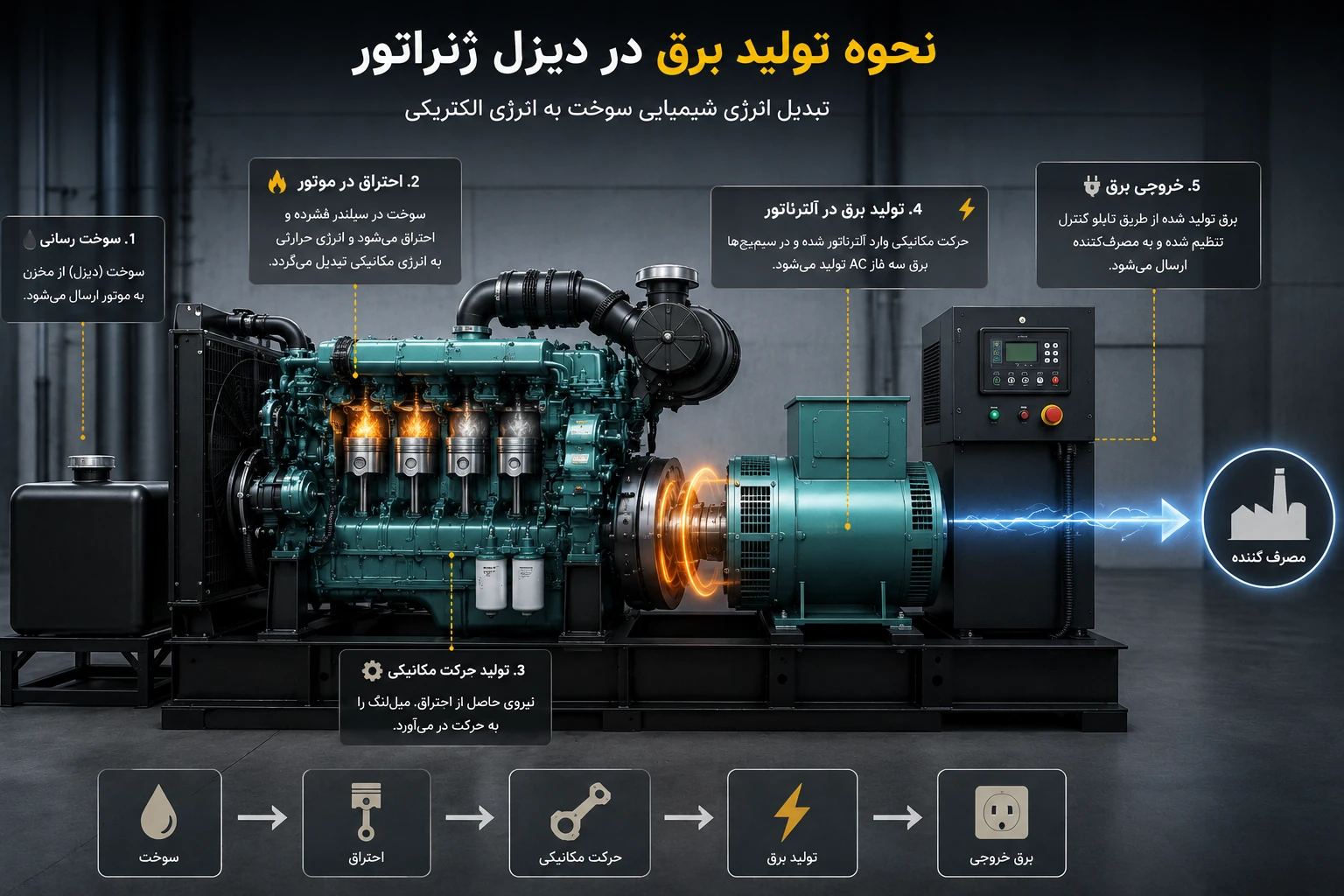

در فرآیند تولید برق، دیزل ژنراتور ابتدا انرژی شیمیایی سوخت را در موتور به انرژی مکانیکی تبدیل میکند. سپس حرکت دورانی میللنگ به آلترناتور منتقل شده و آلترناتور انرژی مکانیکی را به انرژی الکتریکی تبدیل میکند.
پس از روشن شدن موتور، فرآیند احتراق بهصورت پیوسته در سیلندرها تکرار میشود و میللنگ را به حرکت درمیآورد. میللنگ موتور از طریق کوپلینگ به محور آلترناتور متصل است؛ بنابراین با کار کردن موتور، روتور آلترناتور نیز با سرعت مشخصی به گردش درمیآید.
حرکت میدان مغناطیسی روتور در مقابل سیمپیچهای استاتور باعث القای ولتاژ و تولید جریان متناوب میشود. تنظیمکننده ولتاژ AVR نیز میزان تحریک آلترناتور را کنترل میکند تا ولتاژ خروجی در محدوده تعیینشده باقی بماند.
در طرف موتور، گاورنر میزان سوخت ورودی را متناسب با تغییرات بار تنظیم میکند تا دور موتور تا حد امکان در مقدار تعیینشده ثابت بماند. ثابت ماندن دور موتور برای حفظ فرکانس مناسب برق خروجی اهمیت زیادی دارد.
مراحل کار موتور دیزل

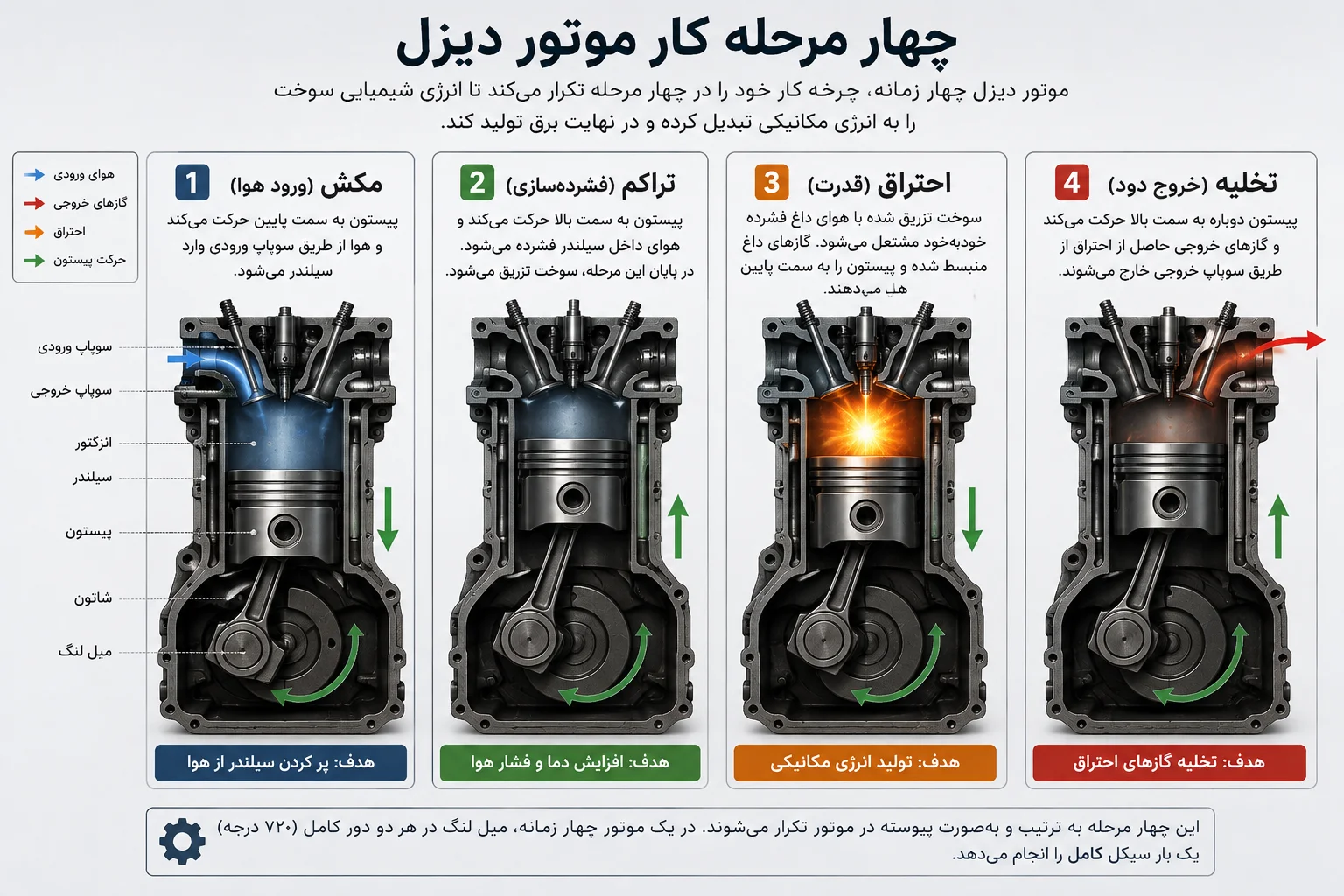

یکی از بخشهای مهم در بررسی نحوه کار و تولید برق در دیزل ژنراتور، شناخت چرخه چهارزمانه موتور دیزل است. این چرخه شامل چهار مرحله مکش، تراکم، احتراق و تخلیه است و بهصورت پیوسته در سیلندرهای موتور تکرار میشود.
۱. مرحله مکش
در مرحله مکش، سوپاپ ورودی باز میشود و پیستون از بالای سیلندر به سمت پایین حرکت میکند. این حرکت باعث ورود هوای تازه به داخل سیلندر میشود. در پایان مرحله، سوپاپ ورودی بسته شده و هوای واردشده درون سیلندر باقی میماند.
۲. مرحله تراکم
پس از بسته شدن سوپاپها، پیستون به سمت بالای سیلندر حرکت کرده و هوای داخل محفظه را بهشدت فشرده میکند. فشرده شدن هوا باعث افزایش قابل توجه دما میشود و شرایط لازم برای احتراق سوخت را فراهم میکند.
۳. مرحله احتراق و قدرت
نزدیک به انتهای مرحله تراکم، انژکتور سوخت دیزل را با فشار بالا و بهصورت ذرات ریز وارد هوای بسیار داغ داخل سیلندر میکند. سوخت در اثر دمای بالای هوای متراکم مشتعل شده و گازهای حاصل از احتراق منبسط میشوند.
فشار ایجادشده پیستون را به سمت پایین حرکت میدهد. این حرکت توسط شاتون به میللنگ منتقل شده و باعث ایجاد حرکت دورانی میشود. همین انرژی مکانیکی در ادامه برای چرخاندن آلترناتور مورد استفاده قرار میگیرد.
۴. مرحله تخلیه
پس از مرحله قدرت، پیستون دوباره به سمت بالا حرکت میکند و سوپاپ خروجی باز میشود. گازهای حاصل از احتراق از سیلندر خارج شده و از طریق منیفولد و سیستم اگزوز به بیرون هدایت میشوند.
پس از پایان تخلیه، سوپاپ خروجی بسته و چرخه جدید با مرحله مکش آغاز میشود. در یک موتور دیزل چهارزمانه، این چهار مرحله بهصورت پیوسته تکرار میشوند تا انرژی مکانیکی مورد نیاز آلترناتور تأمین شود.
سوخت مصرفی دیزل ژنراتور برای تأمین برق
دیزل ژنراتورها معمولاً از سوخت دیزل یا گازوئیل متناسب با استاندارد مورد تأیید سازنده موتور استفاده میکنند. کیفیت سوخت نقش مهمی در عملکرد انژکتورها، سیستم سوخترسانی، راندمان موتور و طول عمر قطعات دارد.
سوخت توسط پمپ با فشار مناسب به انژکتورها منتقل میشود. انژکتور سوخت را به ذرات بسیار ریز تبدیل کرده و در زمان مشخص وارد محفظه احتراق میکند. پاشش صحیح سوخت باعث ترکیب بهتر آن با هوای متراکم و در نتیجه احتراق مناسبتر میشود.
استفاده از سوخت تمیز، نگهداری صحیح مخزن و تعویض بهموقع فیلترهای سوخت میتواند احتمال گرفتگی انژکتورها و بروز اختلال در عملکرد موتور را کاهش دهد. در صورت استفاده از سوختهای جایگزین یا ترکیبات بیودیزل نیز باید سازگاری آنها با موتور و توصیه سازنده بررسی شود.
جمعبندی
نحوه کار و تولید برق در دیزل ژنراتور بر یک زنجیره مشخص استوار است: سوخت در موتور احتراق پیدا میکند، انرژی حاصل به حرکت مکانیکی میللنگ تبدیل میشود، آلترناتور با دریافت این حرکت برق تولید میکند و سیستمهای کنترلی وظیفه حفظ شرایط مناسب خروجی را بر عهده دارند.
دیزل ژنراتورها به دلیل توانایی تأمین برق مستقل و امکان استفاده در توانهای مختلف، در کارخانهها، پروژههای ساختمانی، مراکز درمانی، مجموعههای صنعتی و مکانهایی که به برق اضطراری یا دائم نیاز دارند مورد استفاده قرار میگیرند. سرویس منظم و تعمیر دیزل ژنراتور در زمان مناسب نیز نقش مهمی در حفظ راندمان، قابلیت اطمینان و افزایش عمر مفید دستگاه دارد.
