نحوه کار دیزل ژنراتور؛ از احتراق موتور تا تولید برق
نحوه کار دیزل ژنراتور بر پایه تبدیل انرژی شیمیایی سوخت به انرژی مکانیکی و سپس انرژی الکتریکی است. موتور دیزلی با سوزاندن کنترل‌شده گازوئیل، میل‌لنگ را به حرکت درمی‌آورد و آلترناتور این حرکت چرخشی را به برق قابل‌استفاده تبدیل می‌کند.
شناخت این فرایند کمک می‌کند هنگام انتخاب، بهره‌برداری یا عیب‌یابی دستگاه، نقش هر بخش را بهتر درک کنیم. اگر ابتدا به تعریف کلی دستگاه و اجزای آن نیاز دارید، مقاله دیزل ژنراتور چیست را مطالعه کنید.
نحوه کار دیزل ژنراتور به زبان ساده
برخلاف تصور رایج، دیزل ژنراتور مستقیماً سوخت را به برق تبدیل نمی‌کند. ابتدا انرژی حاصل از احتراق در موتور به حرکت مکانیکی تبدیل می‌شود. سپس این حرکت به آلترناتور انتقال پیدا می‌کند تا با استفاده از القای الکترومغناطیسی، جریان برق تولید شود.
برای بررسی دقیق‌تر نحوه کار دیزل ژنراتور می‌توان مسیر تبدیل انرژی را در شش مرحله اصلی خلاصه کرد:
- ورود سوخت و هوا: گازوئیل از مخزن وارد مدار سوخت می‌شود و هوای موردنیاز احتراق پس از عبور از فیلتر هوا به سیلندرها می‌رسد.
- فشرده‌شدن هوا: پیستون، هوای داخل سیلندر را متراکم می‌کند و دمای آن به میزان قابل‌توجهی افزایش می‌یابد.
- تزریق و احتراق سوخت: انژکتور مقدار مشخصی سوخت را داخل هوای داغ و فشرده تزریق می‌کند. سوخت بدون نیاز به شمع جرقه‌زن، بر اثر دمای بالا مشتعل می‌شود.
- حرکت پیستون و میل‌لنگ: فشار حاصل از احتراق، پیستون را حرکت می‌دهد. نیروی پیستون از طریق شاتون به میل‌لنگ منتقل می‌شود و حرکت رفت‌وبرگشتی به حرکت چرخشی تبدیل می‌شود.

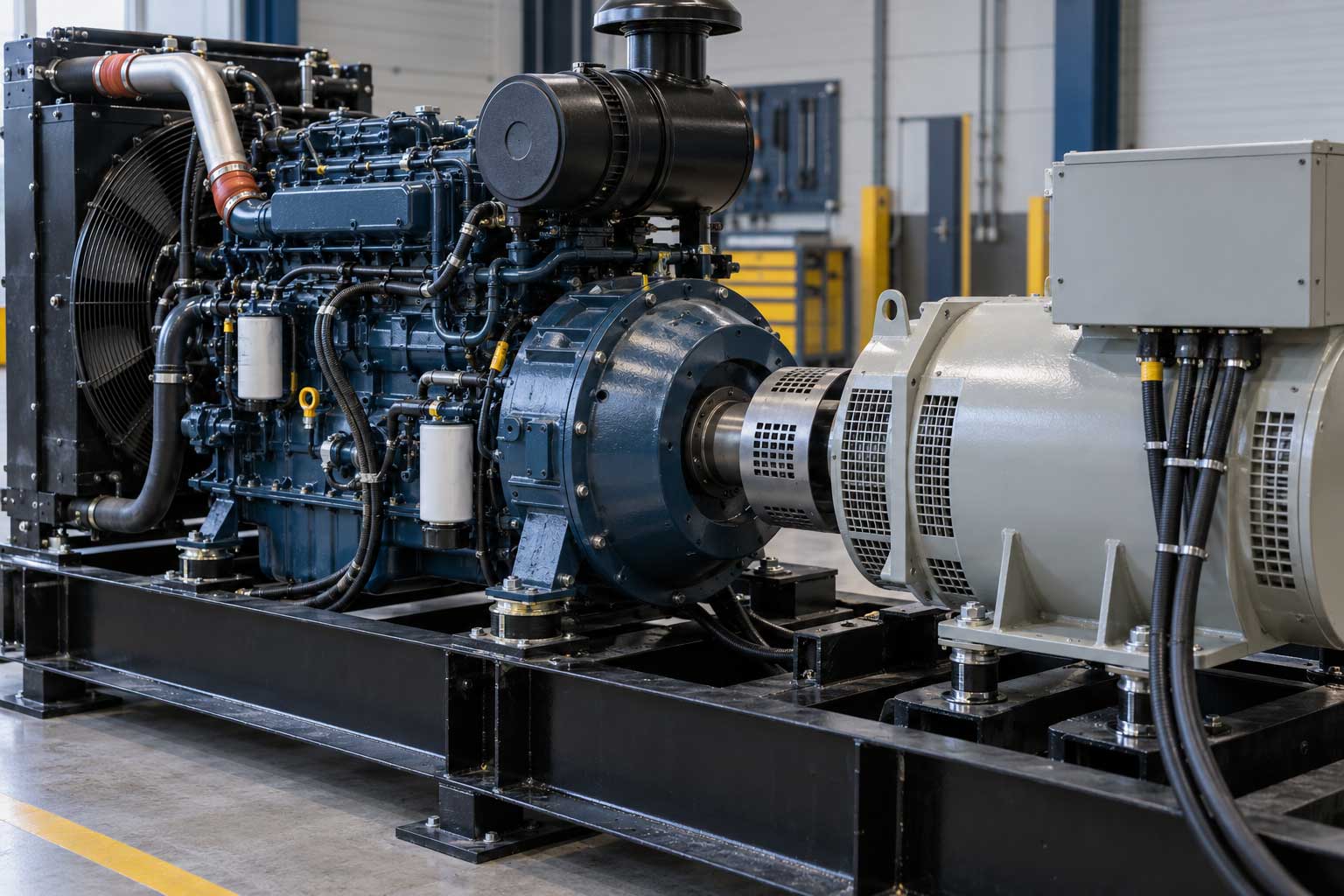

- انتقال نیروی مکانیکی: میل‌لنگ موتور از طریق فلایویل و مجموعه اتصال، روتور آلترناتور را به گردش درمی‌آورد.
- تولید انرژی الکتریکی: چرخش میدان مغناطیسی روتور نسبت به سیم‌پیچ‌های استاتور باعث القای ولتاژ می‌شود. با اتصال بار و بسته‌شدن مدار، جریان برق برقرار می‌شود.

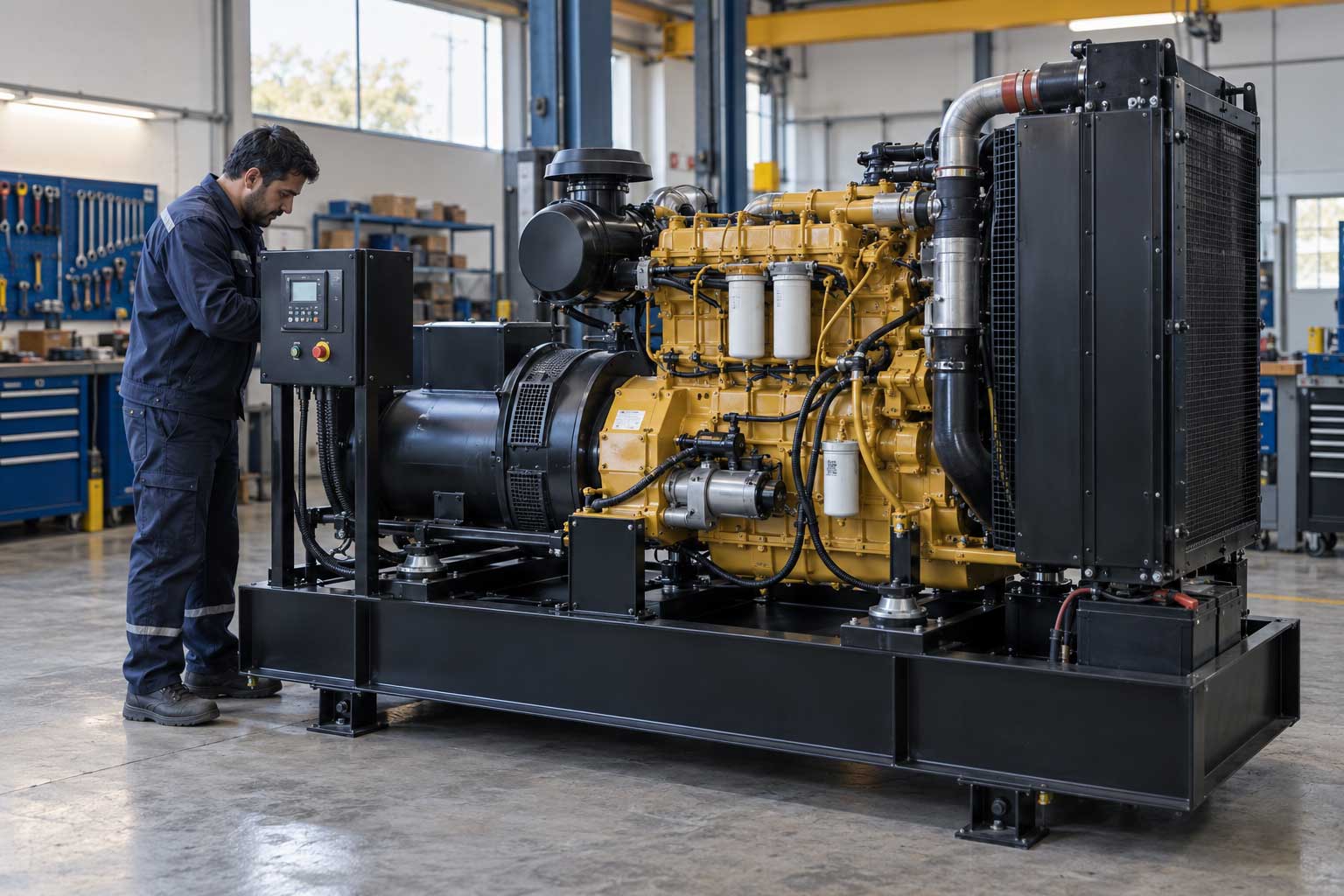

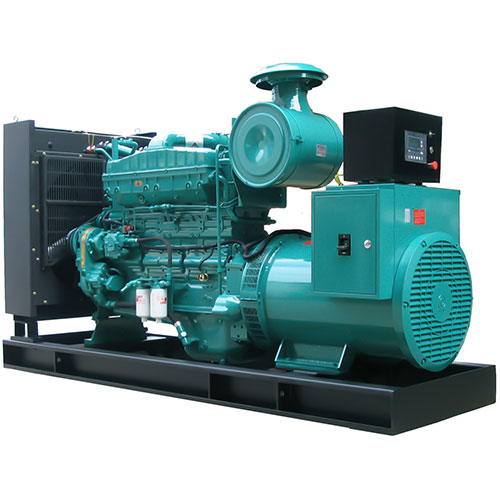

نقش موتور و آلترناتور در تولید برق
در زنجیره نحوه کار دیزل ژنراتور، موتور دیزلی منبع نیروی محرک دستگاه است و کیفیت عملکرد آن بر توان، مصرف سوخت و پایداری دور موتور اثر می‌گذارد. آلترناتور نیز انرژی مکانیکی دریافت‌شده از موتور را به انرژی الکتریکی تبدیل می‌کند.
هماهنگی سرعت موتور، فرکانس و سیستم تحریک آلترناتور برای تولید برق پایدار ضروری است. در آلترناتور سنکرون چهارقطب، سرعت ۱۵۰۰ دور در دقیقه با فرکانس ۵۰ هرتز مرتبط است؛ بااین‌حال مشخصات دقیق مجموعه باید بر اساس طراحی و اطلاعات سازنده بررسی شود.
آلترناتور چگونه برق تولید می‌کند؟
بخش الکتریکی نحوه کار دیزل ژنراتور در آلترناتور اتفاق می‌افتد. آلترناتور معمولاً از دو قسمت اصلی روتور و استاتور تشکیل می‌شود. روتور بخش چرخان دستگاه است و استاتور مجموعه سیم‌پیچ‌های ثابت اطراف آن را تشکیل می‌دهد.
هنگامی که موتور دیزلی روتور را می‌چرخاند، میدان مغناطیسی روتور نسبت به سیم‌پیچ‌های استاتور حرکت می‌کند. تغییر شار مغناطیسی عبوری از سیم‌پیچ‌ها، بر اساس اصل القای الکترومغناطیسی باعث ایجاد ولتاژ متناوب می‌شود. با اتصال مصرف‌کننده، جریان در مدار برقرار می‌شود.
توان قابل‌استفاده مجموعه به ظرفیت موتور و آلترناتور، شرایط خنک‌کاری، مشخصات بار و محدودیت‌های سازنده بستگی دارد. به همین دلیل موتور و آلترناتور باید از نظر توان و شرایط کاری با یکدیگر هماهنگ باشند.
AVR چگونه ولتاژ خروجی را تنظیم می‌کند؟
یکی از بخش‌های مهم در نحوه کار دیزل ژنراتور، تنظیم ولتاژ خروجی است. تنظیم‌کننده خودکار ولتاژ یا AVR میزان ولتاژ تولیدشده را اندازه‌گیری می‌کند و با کنترل تحریک آلترناتور، به نگه‌داشتن آن در محدوده تعیین‌شده کمک می‌کند.
با تغییر میزان بار مصرفی، احتمال افت یا افزایش ولتاژ وجود دارد. AVR این تغییر را تشخیص می‌دهد و فرمان اصلاح تحریک را صادر می‌کند. عملکرد صحیح آن به سلامت سیستم تحریک، سیم‌پیچ‌ها، اتصالات و شرایط مناسب دور موتور نیز وابسته است.

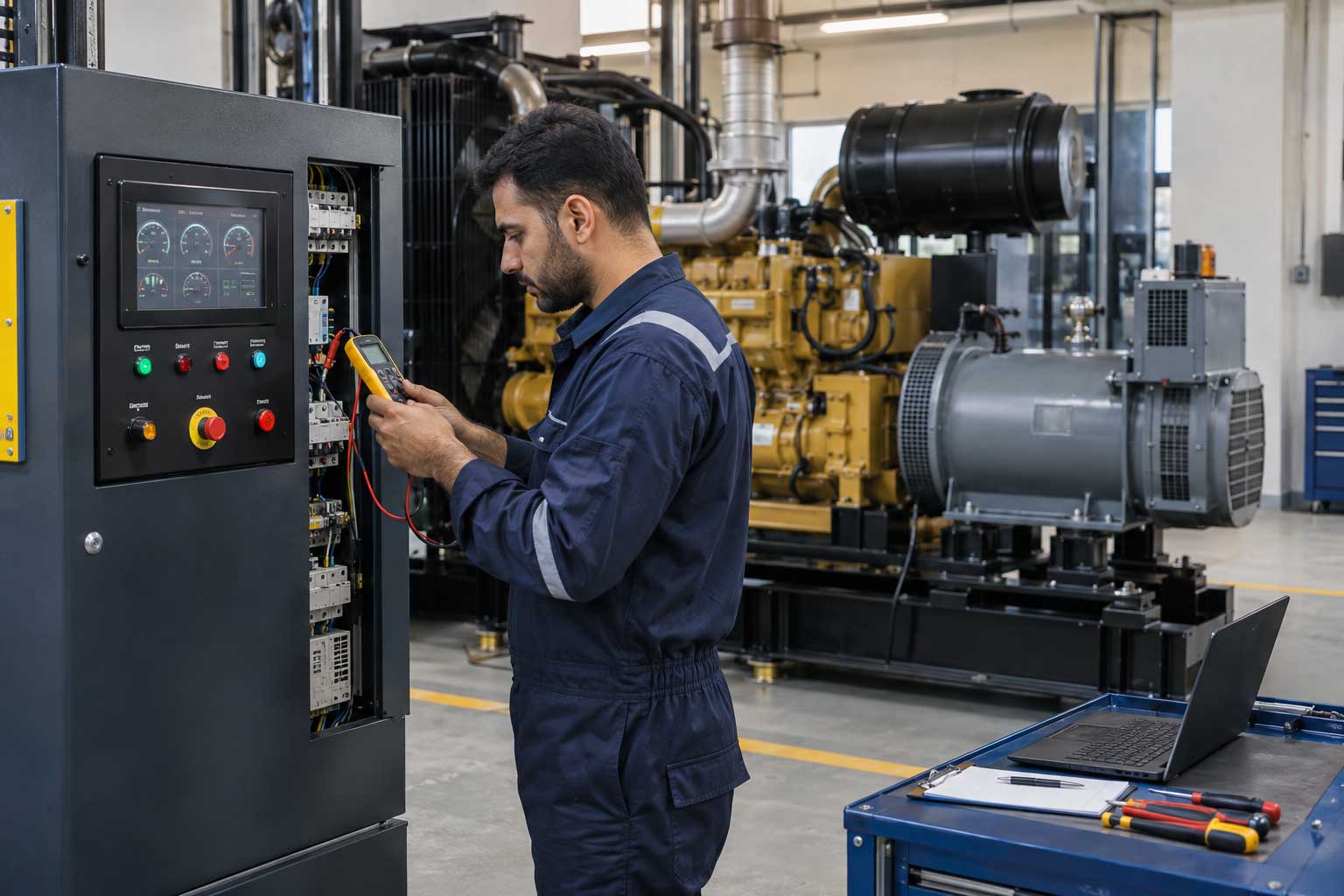

نقش کنترلر در نحوه کار دیزل ژنراتور
کنترلر را می‌توان مرکز پایش و فرمان دستگاه دانست. این بخش اطلاعات ورودی‌ها و سنسورها را دریافت می‌کند و وضعیت موتور و خروجی الکتریکی را روی نمایشگر نشان می‌دهد. امکانات دقیق کنترلر و اطلاعات قابل نمایش به مدل، تجهیزات اندازه‌گیری و سیم‌کشی دستگاه وابسته‌اند و می‌توانند شامل موارد زیر باشند:
- فشار روغن موتور؛
- دمای مایع خنک‌کننده؛
- دور موتور و فرکانس؛
- ولتاژ و جریان خروجی؛
- ولتاژ باتری و وضعیت شارژ؛
- ساعات کارکرد دستگاه؛
- هشدارها و خطاهای حفاظتی.
در صورت مشاهده شرایط غیرعادی مانند افت فشار روغن، افزایش دمای موتور یا بالا رفتن غیرمجاز سرعت، کنترلر می‌تواند متناسب با تنظیمات و مدار حفاظتی، هشدار صادر کند یا فرمان قطع بار و توقف دستگاه را بدهد.
گاورنر چه نقشی در ثابت‌ماندن فرکانس دارد؟
در نحوه کار دیزل ژنراتور با آلترناتور سنکرون، فرکانس برق خروجی با سرعت چرخش و تعداد قطب‌های آلترناتور ارتباط دارد. هنگام کار مستقل از شبکه، گاورنر مقدار سوخت ورودی به موتور را متناسب با تغییر بار تنظیم می‌کند تا دور موتور در محدوده مناسب باقی بماند.
هنگامی که مصرف‌کننده جدیدی به ژنراتور متصل می‌شود، بار موتور افزایش پیدا می‌کند و ممکن است سرعت آن برای لحظه‌ای کاهش یابد. گاورنر با افزایش کنترل‌شده سوخت به جبران افت دور کمک می‌کند. هنگام کاهش بار نیز مقدار سوخت را کم می‌کند تا افزایش دور محدود شود.
تفاوت AVR، گاورنر و کنترلر
- AVR: با مدیریت تحریک، به تنظیم ولتاژ خروجی آلترناتور کمک می‌کند.
- گاورنر: دور موتور را مدیریت می‌کند و هنگام کار مستقل مجموعه، در کنترل فرکانس نقش دارد.
- کنترلر: وضعیت دستگاه را پایش و فرمان‌های حفاظتی یا عملیاتی را مدیریت می‌کند.
این سه بخش وظایف متفاوتی دارند، اما عملکرد هماهنگ آن‌ها برای تولید برق پایدار ضروری است. برای شناخت دقیق‌تر مجموعه موتور، آلترناتور و تجهیزات جانبی می‌توانید راهنمای اجزای دیزل ژنراتور را نیز مطالعه کنید.
تحویل برق خروجی در نحوه کار دیزل ژنراتور
پس از تولید برق در آلترناتور، خروجی از مسیر کلیدها، کابل‌ها و تجهیزات حفاظتی و توزیع به مصرف‌کننده‌ها می‌رسد. آرایش دقیق این مسیر به طراحی دستگاه و تأسیسات پروژه بستگی دارد.
خروجی دستگاه می‌تواند متناسب با طراحی آلترناتور و نحوه اتصال سیم‌پیچ‌ها به‌صورت تک‌فاز یا سه‌فاز باشد. انتخاب نوع خروجی باید بر اساس مشخصات شبکه، نوع مصرف‌کننده‌ها و طراحی تأسیسات الکتریکی انجام شود.
برق تک‌فاز
خروجی تک‌فاز برای بسیاری از تجهیزات اداری و مصرف‌کننده‌های عمومی کاربرد دارد. ظرفیت واقعی قابل‌استفاده باید بر اساس پلاک ژنراتور، جریان مجاز و نحوه اتصال بررسی شود. نباید توان نامی یک دستگاه سه‌فاز را بدون بررسی، از یک فاز آن دریافت کرد.
برق سه‌فاز
خروجی سه‌فاز در کارخانه‌ها، کارگاه‌ها، ساختمان‌های بزرگ، پمپ‌ها و موتورهای الکتریکی کاربرد دارد. در این سیستم، توزیع مناسب بار میان فازها اهمیت دارد؛ زیرا نامتعادل‌بودن بار می‌تواند یک فاز را بیش از حد مجاز بارگذاری کند و بر دما و کیفیت خروجی اثر بگذارد.
نحوه کار دیزل ژنراتور اضطراری و تابلو ATS
در سامانه خودکار برق اضطراری، تجهیزات کنترل و تابلو انتقال خودکار یا ATS با یکدیگر کار می‌کنند. ATS بخشی از فرایند تولید برق نیست؛ وظیفه آن انتقال بار بین منابع است. پایش شبکه و صدور فرمان استارت، بسته به طراحی می‌تواند در کنترلر ژنراتور، کنترلر انتقال یا تجهیز یکپارچه انجام شود.
فرایند عملکرد خودکار معمولاً شامل مراحل زیر است:
- سامانه کنترل، قطع یا اختلال برق شبکه را تشخیص می‌دهد.
- پس از تأخیر و تأیید شرایط، فرمان استارت صادر می‌شود.
- باتری و استارتر، موتور دیزلی را راه‌اندازی می‌کنند.
- آماده‌بودن ولتاژ، فرکانس و سایر شرایط خروجی بررسی می‌شود.
- تجهیزات انتقال، بار را مطابق توالی طراحی‌شده به ژنراتور متصل می‌کنند.
- با بازگشت پایدار برق شبکه و طی تأخیر تعیین‌شده، بار دوباره به شبکه منتقل می‌شود.
- در صورت پیش‌بینی در برنامه، ژنراتور دوره خنک‌کاری بدون بار را طی می‌کند و سپس متوقف می‌شود.
زمان‌های تأخیر و حدود مجاز باید با مشخصات دستگاه و نیاز پروژه هماهنگ باشند. این فرایند الزاماً بدون وقفه نیست؛ برای تجهیزاتی که فاصله راه‌اندازی و انتقال را تحمل نمی‌کنند، UPS یا راهکار مناسب دیگری لازم است.
چه عواملی بر عملکرد دیزل ژنراتور اثر می‌گذارند؟
نحوه کار دیزل ژنراتور فقط به روشن‌شدن موتور و چرخیدن آلترناتور محدود نمی‌شود. برای تولید برق پایدار، تمام بخش‌های مکانیکی، الکتریکی و کنترلی باید به‌درستی با یکدیگر کار کنند. مهم‌ترین عوامل مؤثر عبارت‌اند از:
- انتخاب توان مناسب: ظرفیت باید پاسخ‌گوی بار کارکرد و نیاز راه‌اندازی تجهیزات باشد و با رده کاری دستگاه هماهنگ انتخاب شود.
- نوع و تغییرات بار: موتورهای الکتریکی، پمپ‌ها و کمپرسورها ممکن است هنگام راه‌اندازی نیاز لحظه‌ای بیشتری داشته باشند.
- کیفیت سوخت: سوخت آلوده یا دارای آب می‌تواند عملکرد سوخت‌رسانی را مختل کند و به تجهیزات آن آسیب برساند.
- هوارسانی و تهویه: موتور برای احتراق و سیستم خنک‌کننده برای دفع گرما به جریان هوای کافی نیاز دارند.
- سطح روغن و مایع خنک‌کننده: کمبود روغن یا اختلال در سیستم خنک‌کاری خطر آسیب به موتور را افزایش می‌دهد.
- سلامت باتری: باتری ضعیف می‌تواند مانع استارت دستگاه در زمان قطع برق شود.
- تعادل بار فازها: در خروجی سه‌فاز باید توزیع بار و محدودیت جریان هر فاز بررسی شود.
- سرویس منظم: فیلترها، روغن، تسمه‌ها، اتصالات و سیستم‌های حفاظتی باید بر اساس دستورالعمل سازنده بررسی شوند.
علائم اختلال در فرایند تولید برق
اختلال در نحوه کار دیزل ژنراتور ممکن است با تغییر صدا، دود غیرعادی، افزایش دما، افت فشار روغن، نوسان دور موتور، تغییر فرکانس یا ناپایداری ولتاژ همراه باشد. ادامه کار در شرایط غیرعادی می‌تواند خرابی را گسترده‌تر کند.
در صورت مشاهده خطا، کد هشدار و شرایط وقوع آن را ثبت کنید. بررسی سطح سیالات، باتری و تجهیزات حفاظتی باید با رعایت دستورالعمل ایمنی انجام شود؛ درپوش مدار خنک‌کننده داغ یا تحت فشار را باز نکنید. بازکردن بخش‌های داخلی موتور، آلترناتور یا تابلو برق باید توسط تکنسین متخصص انجام شود. برای بررسی تخصصی می‌توانید از خدمات تعمیر دیزل ژنراتور استفاده کنید.
چرا سرویس منظم بر عملکرد دستگاه اثر دارد؟
گرفتگی فیلتر سوخت یا هوا، کاهش کیفیت روغن، آلودگی رادیاتور یا ضعف باتری می‌تواند عملکرد موتور را مختل کند. از طرف دیگر، شل‌شدن اتصالات، آلودگی سیم‌پیچ‌ها یا اختلال AVR نیز ممکن است کیفیت برق خروجی را کاهش دهد.
فاصله سرویس برای همه دستگاه‌ها یکسان نیست و باید بر اساس مدل موتور، ساعات کارکرد، نوع بهره‌برداری و دستورالعمل سازنده تعیین شود. جزئیات بیشتر در راهنمای سرویس و نگهداری دیزل ژنراتور توضیح داده شده است.
سؤالات متداول درباره نحوه کار دیزل ژنراتور
آیا دیزل ژنراتور مستقیماً سوخت را به برق تبدیل می‌کند؟
خیر. موتور ابتدا انرژی شیمیایی سوخت را به انرژی مکانیکی تبدیل می‌کند و آلترناتور با دریافت این حرکت، انرژی الکتریکی تولید می‌کند.
تفاوت آلترناتور و موتور دیزلی چیست؟
موتور دیزلی نیروی چرخشی موردنیاز را ایجاد می‌کند؛ اما آلترناتور وظیفه تبدیل این نیروی مکانیکی به برق را بر عهده دارد.
چه بخشی ولتاژ دیزل ژنراتور را تنظیم می‌کند؟
AVR با کنترل سیستم تحریک آلترناتور به تنظیم ولتاژ کمک می‌کند. بااین‌حال سلامت آلترناتور، شرایط دور موتور و مشخصات بار نیز در پایداری خروجی مؤثرند.
دیزل ژنراتور هنگام قطع برق چگونه روشن می‌شود؟
در سیستم خودکار، سامانه کنترل پس از تشخیص خرابی شبکه فرمان استارت می‌دهد. با آماده‌شدن خروجی، تجهیزات انتقال بار را به ژنراتور متصل می‌کنند. محل اجرای منطق کنترل به طراحی سامانه بستگی دارد.
آیا می‌توان هر وسیله‌ای را به دیزل ژنراتور متصل کرد؟
خیر. توان مصرفی، نیاز راه‌اندازی تجهیزات، ولتاژ، فرکانس، نوع بار و تعداد فازها باید پیش از اتصال بررسی شوند. اضافه‌بار می‌تواند موجب افت کیفیت برق، فعال‌شدن حفاظت یا آسیب به دستگاه شود.
جمع‌بندی
در یک نگاه، نحوه کار دیزل ژنراتور از تأمین سوخت و هوا برای موتور آغاز می‌شود. احتراق، میل‌لنگ را به حرکت درمی‌آورد و این حرکت از طریق اتصال مکانیکی به آلترناتور منتقل می‌شود. آلترناتور برق را تولید می‌کند، AVR ولتاژ را تنظیم می‌کند، گاورنر در کنترل دور و فرکانس نقش دارد و کنترلر نیز وضعیت مجموعه را پایش می‌کند.
برای انتخاب دستگاه باید توان مصرفی، نیاز راه‌اندازی، نوع بار، شرایط نصب و ساعات کارکرد بررسی شوند. برای مشاهده ظرفیت‌ها و دریافت پیشنهاد متناسب با پروژه می‌توانید به صفحه خرید انواع دیزل ژنراتور مراجعه کنید.
منابع فنی برای مطالعه بیشتر
- Cummins؛ نحوه کار موتور دیزل، تراکم هوا، تزریق سوخت و تبدیل انرژی احتراق به حرکت مکانیکی
- STAMFORD | AvK؛ راهنمای AVR مدل MX341، سیستم تحریک آلترناتور و تنظیم ولتاژ خروجی
- Cummins؛ راهنمای کاربرد مجموعه ژنراتور، عملکرد موتور و آلترناتور، تجهیزات کنترل و تأثیر بارهای الکتریکی
- Cummins؛ راهنمای تابلوهای انتقال برق، پایش منابع و توالی انتقال بار بین شبکه و ژنراتور
