فشرده‌سازی هوا با افزایش دمای آن همراه است؛ به همین دلیل در کمپرسورهای صنعتی و بسیاری از سیستم‌های پرخوران، از مبدل‌های حرارتی برای کنترل دمای هوای فشرده استفاده می‌شود. دو اصطلاح رایج در این زمینه، اینترکولر و افترکولر هستند. این دو تجهیز از نظر انتقال حرارت شباهت دارند، اما محل نصب و نقش آن‌ها در فرایند فشرده‌سازی متفاوت است. در این مقاله به بررسی تفاوت اینترکولر و افترکولر، نحوه عملکرد، کاربرد و نکات انتخاب آن‌ها می‌پردازیم.
اینترکولر چیست؟
اینترکولر یا Intercooler در تعریف فنی کمپرسورهای چندمرحله‌ای، مبدلی حرارتی است که بین دو مرحله فشرده‌سازی قرار می‌گیرد. برای مثال، در یک کمپرسور دومرحله‌ای، هوا پس از خروج از مرحله اول وارد اینترکولر می‌شود، بخشی از گرمای خود را از دست می‌دهد و سپس با دمای پایین‌تری به مرحله دوم می‌رسد.
خنک‌کردن هوا پیش از مرحله بعدی می‌تواند کار مورد نیاز برای فشرده‌سازی را کاهش دهد و به مدیریت دمای مجموعه کمک کند. میزان این اثر به طراحی کمپرسور، نسبت فشار مراحل، افت فشار مبدل و شرایط کاری بستگی دارد.
در زمان خنک‌شدن هوای فشرده ممکن است بخشی از بخار آب موجود در آن به مایع تبدیل شود. در طراحی‌های مربوط، جداکننده و سیستم تخلیه کندانس برای خارج‌کردن آب تشکیل‌شده در نظر گرفته می‌شوند.
انواع اینترکولر از نظر روش خنک‌کاری
اینترکولرها بسته به طراحی سیستم، از هوا یا مایع برای دفع حرارت استفاده می‌کنند:
- اینترکولر هواخنک: گرمای هوای فشرده را از طریق سطح مبدل به جریان هوای محیط منتقل می‌کند.
- اینترکولر آب‌خنک یا مایع‌خنک: گرمای هوای فشرده را به آب یا سیال خنک‌کننده منتقل می‌کند.
اصطلاح «اینترکولر» در موتورهای توربوشارژ نیز رایج است و اغلب برای مبدلی به کار می‌رود که هوای خروجی کمپرسور توربو را پیش از ورود به موتور خنک می‌کند. بنابراین هنگام بررسی یک موتور یا کمپرسور باید به تعریف سازنده و آرایش واقعی سیستم توجه کرد.
افترکولر چیست؟
افترکولر یا Aftercooler نیز یک مبدل حرارتی است، اما در سیستم کمپرسور هوا پس از آخرین مرحله فشرده‌سازی قرار می‌گیرد. این تجهیز دمای هوای خروجی را پیش از ورود به مخزن، خشک‌کن، شبکه توزیع یا تجهیزات پایین‌دست کاهش می‌دهد.
افترکولر هوا را دوباره فشرده نمی‌کند؛ وظیفه آن انتقال حرارت و خنک‌کردن هوای خروجی است. با کاهش دما، بخشی از بخار آب می‌تواند به کندانس تبدیل شود. آب تشکیل‌شده باید با تجهیزات مناسب، مانند جداکننده و سیستم تخلیه کندانس، از جریان خارج شود.
کاهش دمای هوای خروجی به مدیریت رطوبت و کاهش بار حرارتی تجهیزات پایین‌دست کمک می‌کند. افترکولر نیز می‌تواند هواخنک یا مایع‌خنک باشد.

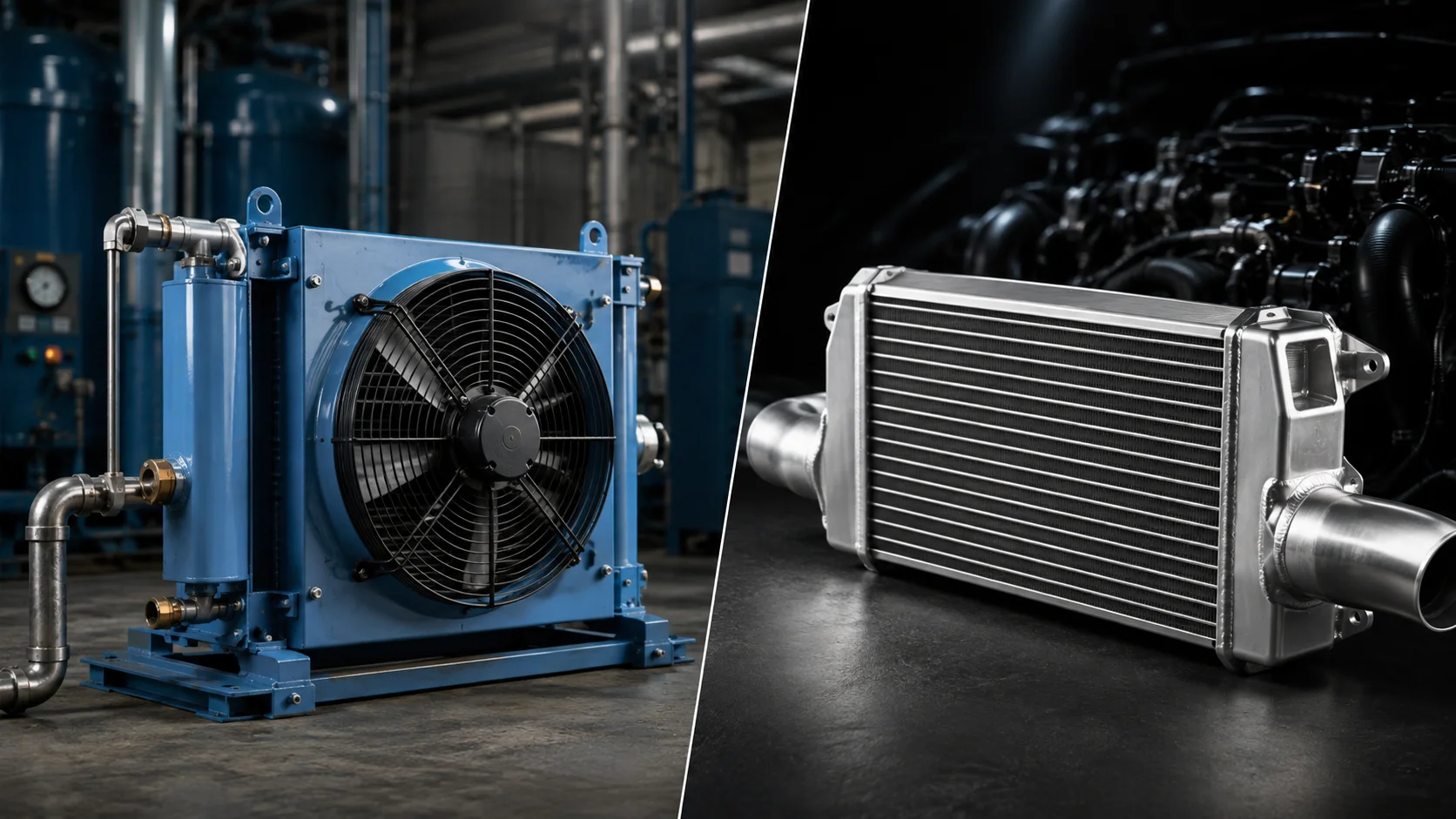

تفاوت اینترکولر و افترکولر چیست؟

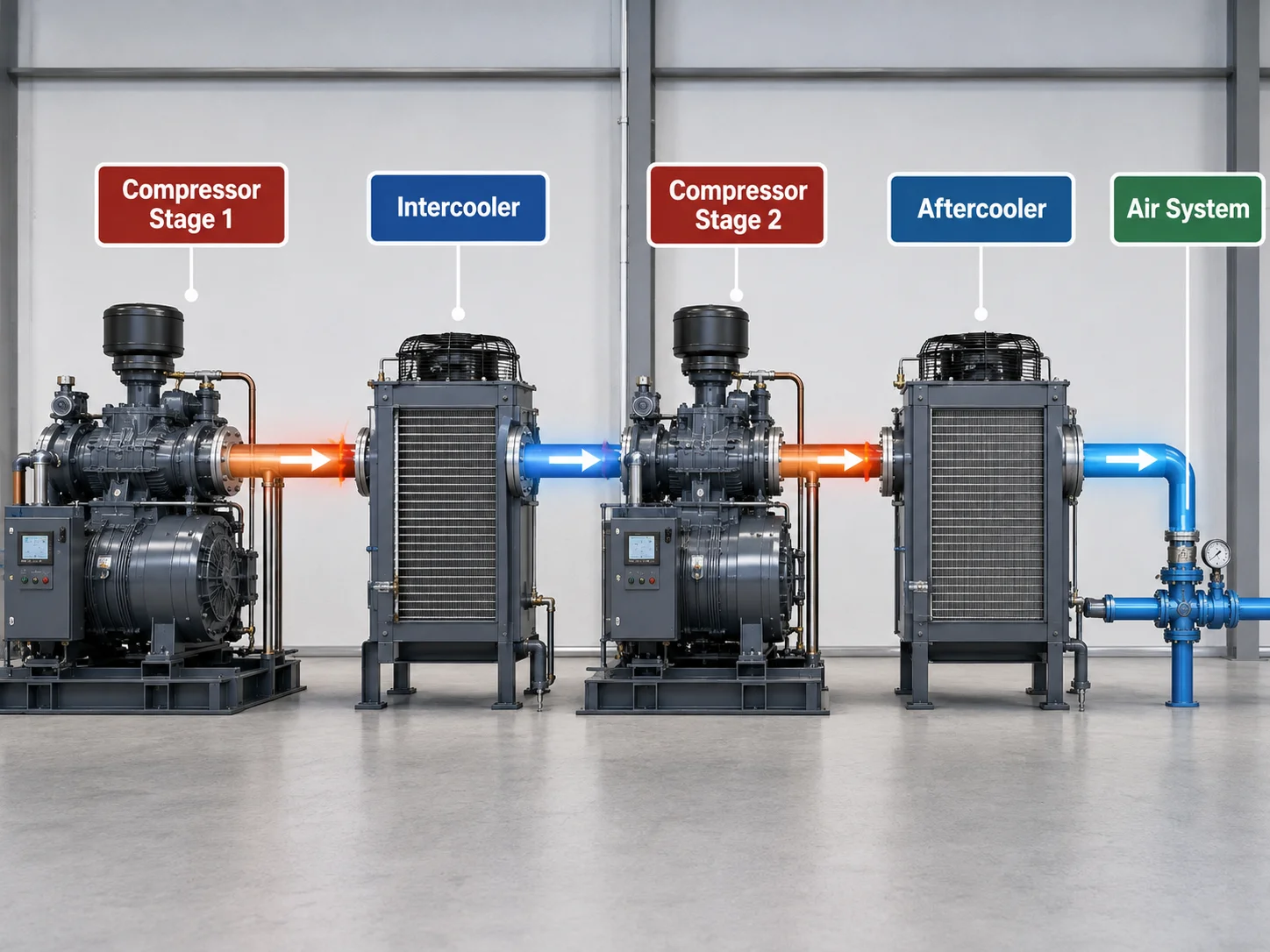

مهم‌ترین تفاوت اینترکولر و افترکولر در کمپرسورهای هوا، محل قرارگیری آن‌ها نسبت به مراحل فشرده‌سازی است. اینترکولر هوا را برای مرحله بعدی فشرده‌سازی خنک می‌کند؛ افترکولر دمای هوای خروجی مرحله نهایی را برای استفاده در بخش‌های پایین‌دست کاهش می‌دهد.
ویژگی‌های اینترکولر
- بین مراحل فشرده‌سازی قرار می‌گیرد.
- دمای هوای ورودی به مرحله بعد را کاهش می‌دهد.
- می‌تواند به کاهش کار مورد نیاز مرحله بعدی کمک کند.
- از خنک‌کاری هوا به هوا یا هوا به مایع استفاده می‌کند.
- ممکن است باعث تشکیل کندانس بین مراحل شود که به جداسازی و تخلیه نیاز دارد.
ویژگی‌های افترکولر
- پس از آخرین مرحله فشرده‌سازی قرار می‌گیرد.
- دمای هوای نهایی خروجی کمپرسور را کاهش می‌دهد.
- شرایط ورود هوا به مخزن، خشک‌کن یا شبکه را بهبود می‌دهد.
- می‌تواند هواخنک یا مایع‌خنک باشد.
- با خنک‌کردن هوا به میعان بخشی از بخار آب کمک می‌کند.

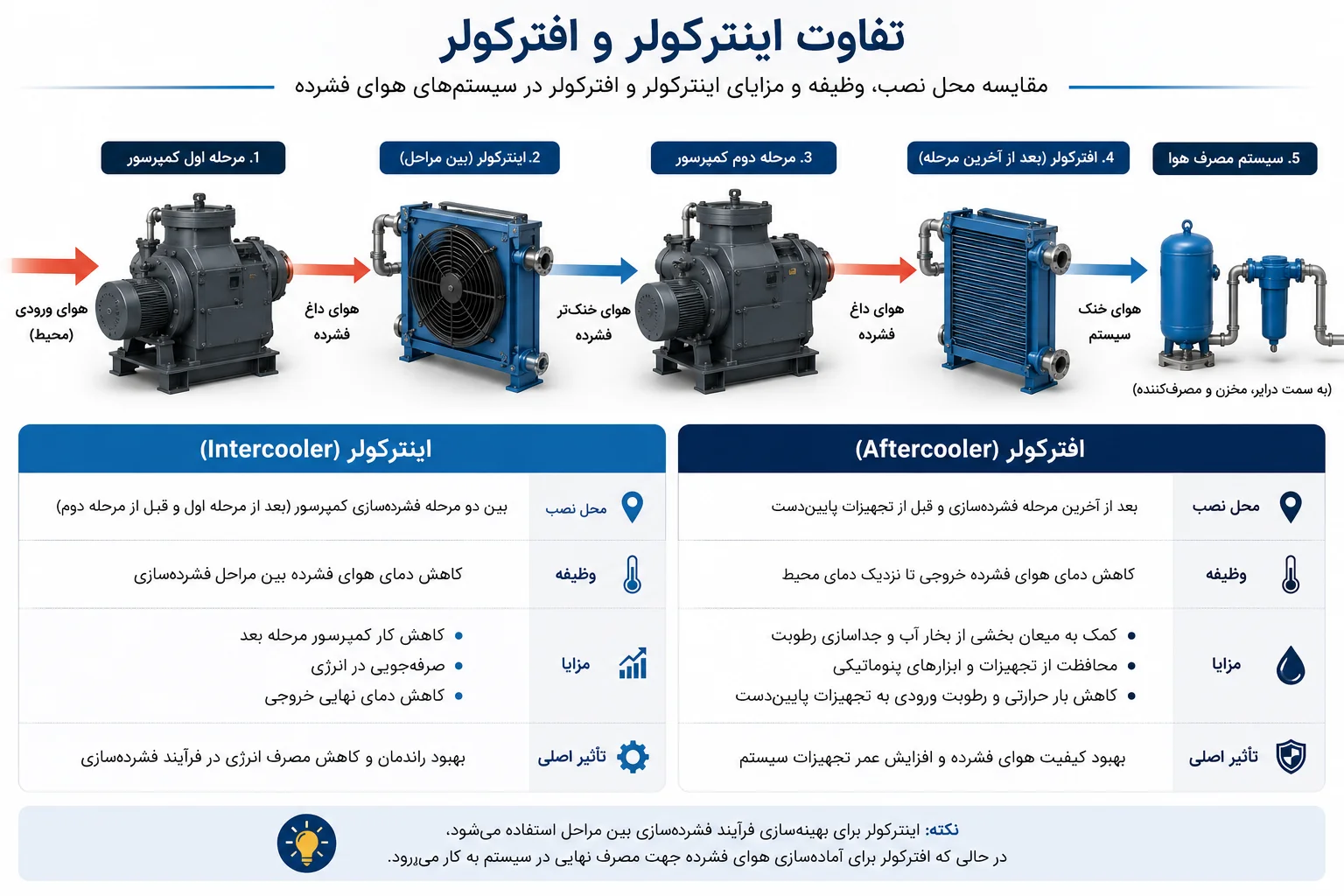

جدول مقایسه اینترکولر و افترکولر
جدول زیر تفاوت این دو مبدل را در سیستم کمپرسور هوای چندمرحله‌ای نشان می‌دهد. نام‌گذاری در موتورهای توربوشارژ ممکن است با این تعریف تفاوت داشته باشد.
| ویژگی | اینترکولر | افترکولر |
|---|---|---|
| محل نصب | بین مراحل فشرده‌سازی | پس از آخرین مرحله فشرده‌سازی |
| هدف اصلی | کاهش دمای هوا پیش از مرحله بعدی | کاهش دمای هوای نهایی خروجی |
| نقش در سیستم | کمک به کاهش کار فشرده‌سازی و مدیریت دمای مراحل بعدی | آماده‌سازی هوای خروجی برای تجهیزات پایین‌دست |
| رطوبت | امکان تشکیل کندانس بین مراحل | کمک به تشکیل و جداسازی کندانس خروجی |
| کاربرد در کمپرسور | کمپرسورهای چندمرحله‌ای | سیستم‌های تک‌مرحله‌ای و چندمرحله‌ای، متناسب با طراحی |
| روش خنک‌کاری | هواخنک یا مایع‌خنک | هواخنک یا مایع‌خنک |
مزایای استفاده از اینترکولر و افترکولر
هر دو تجهیز به مدیریت گرمای حاصل از فشرده‌سازی کمک می‌کنند، اما مزایای آن‌ها به محل نصب و طراحی کل سیستم وابسته است.
مزایای اینترکولر
- کاهش دمای هوا پیش از ورود به مرحله بعدی
- کمک به کاهش انرژی مورد نیاز در فشرده‌سازی چندمرحله‌ای
- کمک به کنترل شرایط حرارتی کمپرسور
- امکان جداسازی بخشی از رطوبت بین مراحل در طراحی‌های مجهز به جداکننده
مزایای افترکولر
- کاهش دمای هوای خروجی کمپرسور
- کمک به میعان و جداسازی بخشی از بخار آب
- کاهش بار حرارتی تجهیزات پایین‌دست
- فراهم‌کردن شرایط مناسب‌تر برای خشک‌کن و تجهیزات تصفیه هوا
- کاهش تشکیل کندانس در بخش‌های دورتر شبکه، در صورت جداسازی و تخلیه صحیح آب
آیا اینترکولر و افترکولر جایگزین یکدیگر هستند؟
در طراحی کمپرسور چندمرحله‌ای، این دو تجهیز وظایف متفاوتی دارند و معمولاً نمی‌توان یکی را جایگزین دیگری کرد. یک مجموعه ممکن است هم اینترکولر بین مراحل و هم افترکولر در خروجی نهایی داشته باشد.
بنابراین تصمیم استفاده از آن‌ها باید براساس معماری کمپرسور و نیاز سیستم انجام شود. انتخاب میان اینترکولر و افترکولر صرفاً به این معنا نیست که یکی به‌طور کلی از دیگری بهتر است.
تعداد مراحل کمپرسور
در کمپرسور تک‌مرحله‌ای، مرحله فشرده‌سازی دیگری وجود ندارد که به اینترکولر بین‌مرحله‌ای نیاز داشته باشد. در کمپرسورهای دو یا چندمرحله‌ای، خنک‌کاری بین مراحل می‌تواند بخشی از طراحی باشد.
افترکولر در انتهای فرایند قرار می‌گیرد و بسته به طراحی و نیاز تجهیزات پایین‌دست، در سیستم‌های تک‌مرحله‌ای یا چندمرحله‌ای استفاده می‌شود.
دما و شرایط محیطی
دمای هوای ورودی، دمای سیال خنک‌کننده، دبی هوا، فشار کاری و ظرفیت دفع حرارت بر انتخاب مبدل اثر می‌گذارند. گرم یا معتدل بودن آب‌وهوا به‌تنهایی تعیین نمی‌کند که سیستم به اینترکولر یا افترکولر نیاز دارد.
کیفیت هوا و رطوبت
افترکولر جایگزین خشک‌کن هوای فشرده نیست. این مبدل با کاهش دما به تشکیل کندانس کمک می‌کند، اما برای رسیدن به نقطه شبنم و کیفیت هوای مورد نیاز ممکن است جداکننده آب، فیلتر و خشک‌کن نیز لازم باشند.
آب تشکیل‌شده باید از جریان جدا و تخلیه شود؛ خنک‌کردن هوا بدون جداسازی کندانس به‌تنهایی به معنای حذف آب از سیستم نیست.
ظرفیت و افت فشار
اینترکولر و افترکولر باید متناسب با دبی هوا، فشار، دمای کاری و ظرفیت دفع حرارت انتخاب شوند. افت فشار بیش از حد در مبدل یا اتصالات می‌تواند عملکرد و مصرف انرژی کل سیستم را تحت تأثیر قرار دهد.
نگهداری و سرویس
تمیزبودن سطوح انتقال حرارت، سلامت فن یا مدار مایع، نبود نشتی و عملکرد صحیح تخلیه کندانس بر کارایی این تجهیزات اثر دارند. گرفتگی هسته می‌تواند انتقال حرارت را کاهش دهد و دمای خروجی را بالا ببرد.
پیش از سرویس، دستگاه باید مطابق دستورالعمل سازنده متوقف، از راه‌اندازی ناخواسته جلوگیری و فشار محبوس بخش مربوط تخلیه شود. بازکردن اتصالات داغ یا تحت فشار مجاز نیست.
اینترکولر و افترکولر در موتور دیزل چه تفاوتی دارند؟
در بررسی تفاوت اینترکولر و افترکولر در موتورهای دیزل باید توجه داشت که کاربرد رایج این نام‌ها همیشه دقیقاً با تعریف کمپرسورهای صنعتی یکسان نیست.
مبدلی که هوای فشرده خروجی توربوشارژر را پیش از ورود به منیفولد موتور خنک می‌کند، ممکن است در مستندات سازنده با نام Intercooler، Aftercooler یا Charge Air Cooler معرفی شود. برای تشخیص نقش واقعی آن، باید مسیر هوا و مراحل فشرده‌سازی بررسی شوند.
همچنین نام افترکولر به‌تنهایی نشان‌دهنده روش خنک‌کاری نیست؛ این تجهیز می‌تواند هوا به هوا یا هوا به مایع باشد. نمی‌توان نیز اینترکولر را مختص موتور بنزینی و افترکولر را مختص موتور دیزل دانست.
برای آشنایی بیشتر با خنک‌کاری هوای شارژ در موتورهای توربوشارژ، مقاله اینترکولر چیست و چگونه کار می‌کند؟ را مطالعه کنید.
جمع‌بندی تفاوت اینترکولر و افترکولر
مهم‌ترین تفاوت اینترکولر و افترکولر در کمپرسورهای هوا، محل نصب آن‌ها نسبت به مراحل فشرده‌سازی است. اینترکولر بین مراحل قرار می‌گیرد و هوا را برای مرحله بعدی خنک می‌کند؛ افترکولر پس از آخرین مرحله، دمای هوای خروجی را برای تجهیزات پایین‌دست کاهش می‌دهد.
این دو مبدل می‌توانند هم‌زمان در یک سیستم وجود داشته باشند. ظرفیت، روش خنک‌کاری و مشخصات آن‌ها باید براساس دبی، فشار، دما و طراحی سازنده تعیین شوند. در موتورهای توربوشارژ نیز مستندات سازنده و آرایش واقعی مسیر هوا، مبنای تشخیص صحیح هستند.
