آلترناتور مکالته یکی از محصولات شناخته‌شده در صنعت تولید برق است که توسط شرکت ایتالیایی Mecc Alte طراحی و تولید می‌شود. این شرکت طیف گسترده‌ای از آلترناتورها را برای دیزل ژنراتورها، کاربردهای صنعتی، دریایی، مراکز داده و پروژه‌های تولید برق عرضه می‌کند. در این مقاله با آلترناتور مکالته، تاریخچه شرکت، خانواده‌های محصولات، ویژگی‌ها، کاربردها و نکات انتخاب آن آشنا می‌شویم.
آلترناتور مکالته چیست؟
آلترناتور Mecc Alte یک ماشین الکتریکی است که انرژی مکانیکی دریافتی از موتور یا محرک دیگر را به انرژی الکتریکی تبدیل می‌کند. در یک دیزل ژنراتور، موتور دیزل محور آلترناتور را می‌چرخاند. در مدل‌های سنکرون متداول، میدان مغناطیسی گردان روتور در سیم‌پیچ‌های استاتور ولتاژ القا می‌کند و هنگام اتصال بار، جریان الکتریکی برقرار می‌شود.
آلترناتور به‌تنهایی یک دیزل ژنراتور کامل نیست. مجموعه دیزل ژنراتور علاوه بر آلترناتور، شامل موتور، تابلو کنترل، شاسی، سیستم خنک‌کاری و تجهیزات جانبی است. ظرفیت و عملکرد نهایی مجموعه به هماهنگی این اجزا بستگی دارد.
Mecc Alte محصولات خود را در مدل‌های دو قطب، چهار قطب و پیکربندی‌های تخصصی عرضه می‌کند. علاوه بر آلترناتورهای صنعتی فشار ضعیف، این شرکت محصولاتی برای ولتاژ متوسط و بالا، کاربردهای قابل حمل، سیستم‌های ۴۰۰ هرتز، مولدهای آهنربای دائم و کاربردهای ویژه نیز دارد.
تاریخچه شرکت Mecc Alte
تاریخچه Mecc Alte به سال ۱۹۴۷ بازمی‌گردد؛ زمانی که Mario Carraro یک کارگاه تعمیر موتورهای الکتریکی را در ایتالیا راه‌اندازی کرد. فعالیت این مجموعه در ادامه به تولید ماشین‌های الکتریکی و توسعه محصولات تولید برق گسترش یافت.

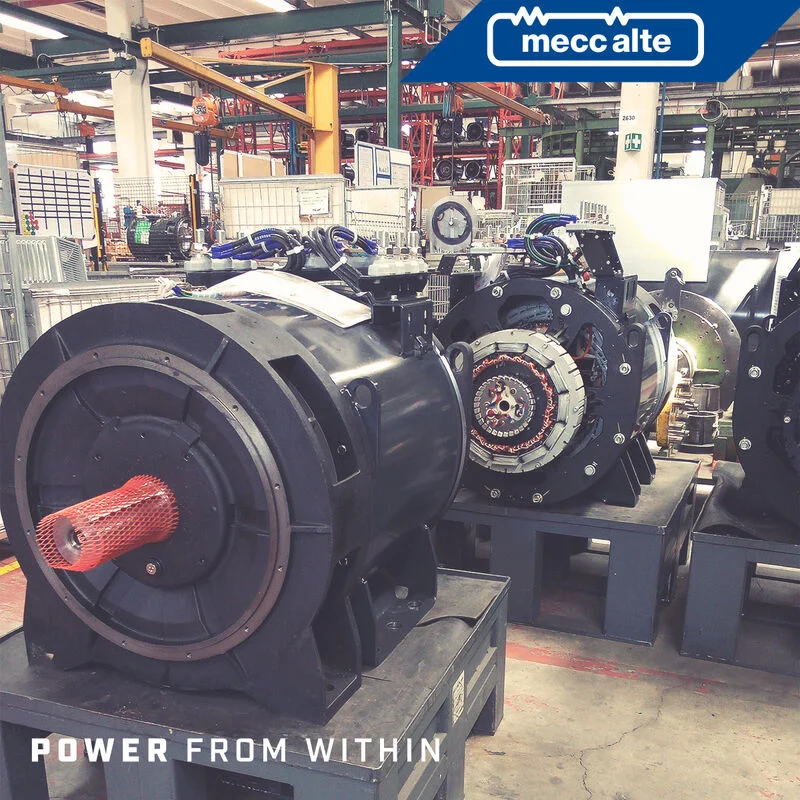

امروزه این شرکت دارای مراکز تولید در ایتالیا، بریتانیا، چین و هند است و شبکه فروش و پشتیبانی آن در کشورهای مختلف فعالیت می‌کند. بنابراین ایتالیایی‌بودن خاستگاه برند به معنای ساخت تمام محصولات آن در ایتالیا نیست؛ کشور سازنده هر دستگاه باید از روی پلاک و مدارک همان محصول بررسی شود.
یکی از ویژگی‌های ساختار تولید Mecc Alte، یکپارچگی بخش‌های مختلف طراحی و ساخت است. طبق معرفی رسمی شرکت، فعالیت‌هایی مانند تولید اجزای اصلی، مونتاژ و توسعه تجهیزات الکترونیکی در ساختار مجموعه انجام می‌شوند.
سری‌ها و مدل‌های آلترناتور مکالته
سبد محصولات Mecc Alte متنوع است و یک مدل واحد برای تمام پروژه‌ها وجود ندارد. انتخاب خانواده مناسب باید براساس توان، ولتاژ، تعداد فاز، تعداد قطب، نوع بار و شرایط بهره‌برداری انجام شود.
آلترناتورهای صنعتی C-Type
بخشی از محصولات صنعتی Mecc Alte در خانواده‌های ECP و ECO عرضه می‌شوند. طراحی C-Type با هدف دستیابی به نسبت مناسب توان به ابعاد و تسهیل نصب، پیکربندی و نگهداری توسعه یافته است.
از خانواده‌های این گروه می‌توان به ECP3C، ECP4C، ECP28C، ECP30C، ECP32C، ECP34C، ECO38C و ECO40C اشاره کرد. در ظرفیت‌های بالاتر نیز خانواده‌هایی مانند ECO43A و ECO46A در بخش محصولات صنعتی سازنده معرفی شده‌اند.
آلترناتور Mecc Alte ECP34C
ECP34C یک خانواده چهارقطب صنعتی است که محدوده کلی توان آن در صفحه رسمی سازنده ۵۸ تا ۱۹۸ کیلوولت‌آمپر اعلام شده است. این بازه، پیکربندی‌های تک‌فاز و سه‌فاز و شرایط نامی مختلف را در بر می‌گیرد.
برای مثال، توان یک مدل مشخص در حالت تک‌فاز با توان همان مدل در حالت سه‌فاز یکسان نیست. ظرفیت قابل استفاده باید از جدول یا دیتاشیت متناسب با اتصال، ولتاژ و فرکانس مورد نیاز استخراج شود.
آلترناتور Mecc Alte ECO38C
ECO38C نیز یک خانواده چهارقطب از سری صنعتی C-Type است. محدوده کلی توان معرفی‌شده آن ۸۶ تا ۴۴۰ کیلوولت‌آمپر است که مدل‌ها و پیکربندی‌های مختلف را شامل می‌شود.
عدد حداکثر این خانواده، توان تمام مدل‌های ECO38C نیست. هنگام انتخاب باید کد کامل مدل، تعداد فاز، نوع سیم‌پیچی و شرایط نامی بررسی شوند.
آلترناتور Mecc Alte ECO40C
خانواده ECO40C برای ظرفیت‌های بالاتر عرضه می‌شود و محدوده کلی توان آن در صفحه رسمی سازنده ۴۰۰ تا ۹۰۰ کیلوولت‌آمپر اعلام شده است. این خانواده چهارقطب است و مدل‌های معرفی‌شده در جدول محصول، خروجی سه‌فاز دارند.
توان دقیق هر مدل باید با توجه به ولتاژ، فرکانس، شرایط حرارتی و سایر محدودیت‌های درج‌شده در مدارک فنی تعیین شود.
بازه‌های توان بالا برای معرفی کلی خانواده‌ها هستند و نباید به‌عنوان ظرفیت یک دستگاه مشخص در شرایط ۵۰ هرتز در نظر گرفته شوند. تعداد فاز، فرکانس، ولتاژ، ضریب توان، دمای محیط، ارتفاع و محدودیت افزایش دما در تعیین ظرفیت قابل استفاده نقش دارند.
سری X-Type برای ولتاژ متوسط و بالا
خانواده X-Type در بخش Power Products شرکت Mecc Alte برای کاربردهای ولتاژ متوسط و بالا معرفی شده است. این گروه شامل محصولاتی با نام‌های ECO43، ECO46، ECO47 و ECO49 است.
طبق اطلاعات رسمی سازنده، این محصولات بسته به مدل و پیکربندی، برای ولتاژهایی تا ۱۳٫۸ کیلوولت ارائه می‌شوند. سیستم عایقی، درجه حفاظت، روش خنک‌کاری و ظرفیت دقیق باید براساس مدل و الزامات پروژه بررسی شوند.
وجود نام‌هایی مانند ECO43 یا ECO46 در بخش‌های مختلف محصولات به معنای یکسان‌بودن مشخصات آن‌ها نیست. پسوند مدل، سطح ولتاژ و دیتاشیت اختصاصی دستگاه باید مبنای مقایسه باشند.
۶ ویژگی مهم آلترناتور مکالته
ویژگی‌های فنی محصولات Mecc Alte در هر خانواده متفاوت است. بنابراین نباید مشخصات یک مدل را بدون بررسی مدارک به تمام محصولات برند تعمیم داد.
۱. تنظیم ولتاژ دیجیتال
Mecc Alte رگولاتورهای دیجیتال مختلفی برای کنترل تحریک و تنظیم ولتاژ عرضه می‌کند. در مستندات این شرکت، مدل‌هایی مانند DSR، DER1 و DER2 معرفی شده‌اند. در صفحات برخی محصولات نیز رگولاتورهای دیگری مانند M2K و M3K درج شده‌اند؛ بنابراین نوع AVR نصب‌شده باید از مدارک و مشخصات همان دستگاه بررسی شود.
قابلیت‌هایی مانند تنظیم پارامترها، ثبت هشدارها و ارتباط با تجهیزات پایش، به مدل رگولاتور و در برخی موارد به وجود رابط یا تجهیزات جانبی وابسته‌اند.
۲. تنوع توان و پیکربندی
سبد محصولات شرکت از مولدهای کوچک تا آلترناتورهای صنعتی چند مگاولت‌آمپری را شامل می‌شود. همچنین گزینه‌هایی برای خروجی تک‌فاز، سه‌فاز و کاربردهای تخصصی وجود دارد.
۳. محصولات متناسب با کاربردهای مختلف
Mecc Alte علاوه بر آلترناتورهای صنعتی متداول، محصولاتی برای کاربردهای دریایی، مخابراتی، مراکز داده، سیستم‌های ۴۰۰ هرتز، مولدهای آهنربای دائم و ساختارهای کاملاً محصور عرضه می‌کند.
۴. طراحی بدون جاروبک در مدل‌های صنعتی
بسیاری از آلترناتورهای صنعتی این شرکت از طراحی سنکرون بدون جاروبک استفاده می‌کنند. در این ساختار، نیاز به نگهداری جاروبک در مدار تحریک حذف می‌شود؛ بااین‌حال، سایر اجزا مانند یاتاقان‌ها، اتصالات، دیودهای گردان و سیستم تهویه همچنان به بازدید و نگهداری نیاز دارند.
۵. گزینه‌های حفاظتی و محیطی
بسته به خانواده و مدل، گزینه‌هایی برای پایش دما، حفاظت محیطی و پیکربندی دستگاه ارائه می‌شوند. درجه حفاظت و تجهیزات جانبی باید متناسب با گردوغبار، رطوبت، دما و سایر شرایط محل نصب انتخاب شوند.
۶. مستندات و استانداردهای فنی
در اطلاعات خانواده‌های C-Type به استانداردهای ماشین‌های الکتریکی مانند EN 60034-1 و سایر استانداردهای مرتبط اشاره شده است. استانداردها و تأییدیه‌های قابل استناد باید از دیتاشیت، گواهی یا مدارک همان مدل استخراج شوند.
کاربردهای آلترناتور مکالته
آلترناتور مکالته، بسته به مدل و پیکربندی، در مجموعه‌های تولید برق با کاربردهای مختلف استفاده می‌شود. انتخاب مناسب در هر کاربرد به مشخصات بار و شرایط بهره‌برداری بستگی دارد.
دیزل ژنراتورهای اضطراری
در بیمارستان‌ها، کارخانه‌ها، ساختمان‌های تجاری و سایر مجموعه‌های نیازمند برق پشتیبان، می‌توان از آلترناتور مناسب Mecc Alte در مجموعه ژنراتور استفاده کرد.
آلترناتور به‌تنهایی تأمین برق بدون وقفه را تضمین نمی‌کند. برای مصرف‌کننده‌های حساس، هماهنگی ژنراتور، تابلو انتقال برق، تجهیزات حفاظتی و در صورت نیاز UPS باید در طراحی کل سامانه بررسی شود.
تولید برق پرایم و پیوسته
در پروژه‌هایی که ژنراتور برای ساعات طولانی یا به‌عنوان منبع اصلی برق کار می‌کند، ظرفیت موتور و آلترناتور باید با نوع بهره‌برداری، تغییرات بار و شرایط محیطی هماهنگ باشد. رده کاری مجموعه را نمی‌توان صرفاً از عدد توان روی پلاک آلترناتور تعیین کرد.
مراکز داده و مخابرات
در این پروژه‌ها، رفتار مجموعه هنگام تغییر بار، افت ولتاژ، نوع AVR و اثر بارهای غیرخطی اهمیت دارد. وجود UPS یا تجهیزات الکترونیکی باید در محاسبات انتخاب آلترناتور لحاظ شود.
کاربردهای دریایی
Mecc Alte محصولاتی برای کاربردهای دریایی نیز عرضه می‌کند. در این محیط‌ها، رطوبت، خوردگی، تهویه و الزامات تأییدیه‌های پروژه باید هنگام انتخاب بررسی شوند.
پروژه‌های صنعتی و نفت و گاز
محصولات صنعتی و خانواده‌های ولتاژ متوسط و بالا می‌توانند برای تأمین برق پروژه‌های بزرگ بررسی شوند. مناسب‌بودن دستگاه برای یک کاربرد صنعتی به معنای مجازبودن نصب آن در هر محیطی نیست؛ الزامات محل نصب و شرایط حفاظتی باید جداگانه ارزیابی شوند.

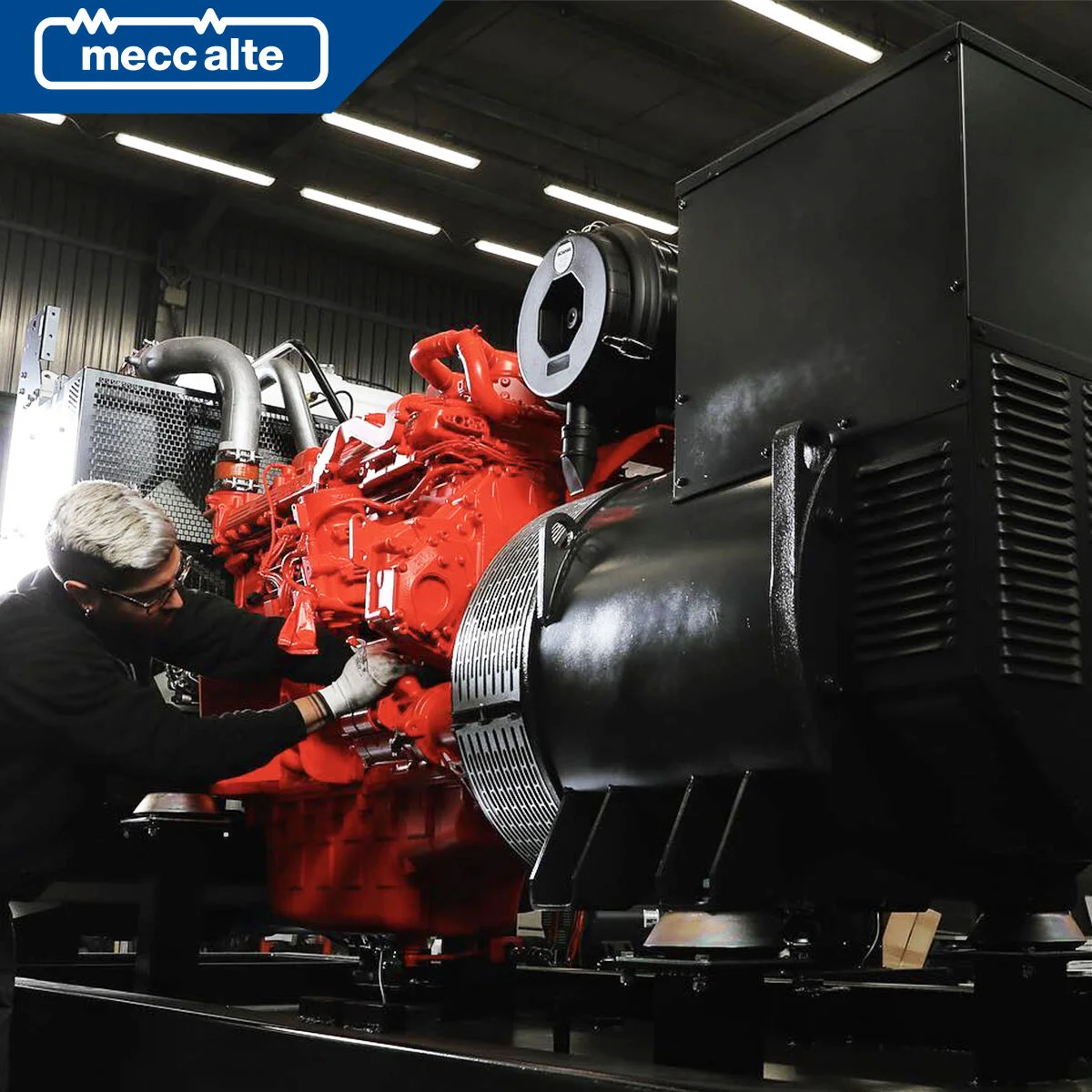

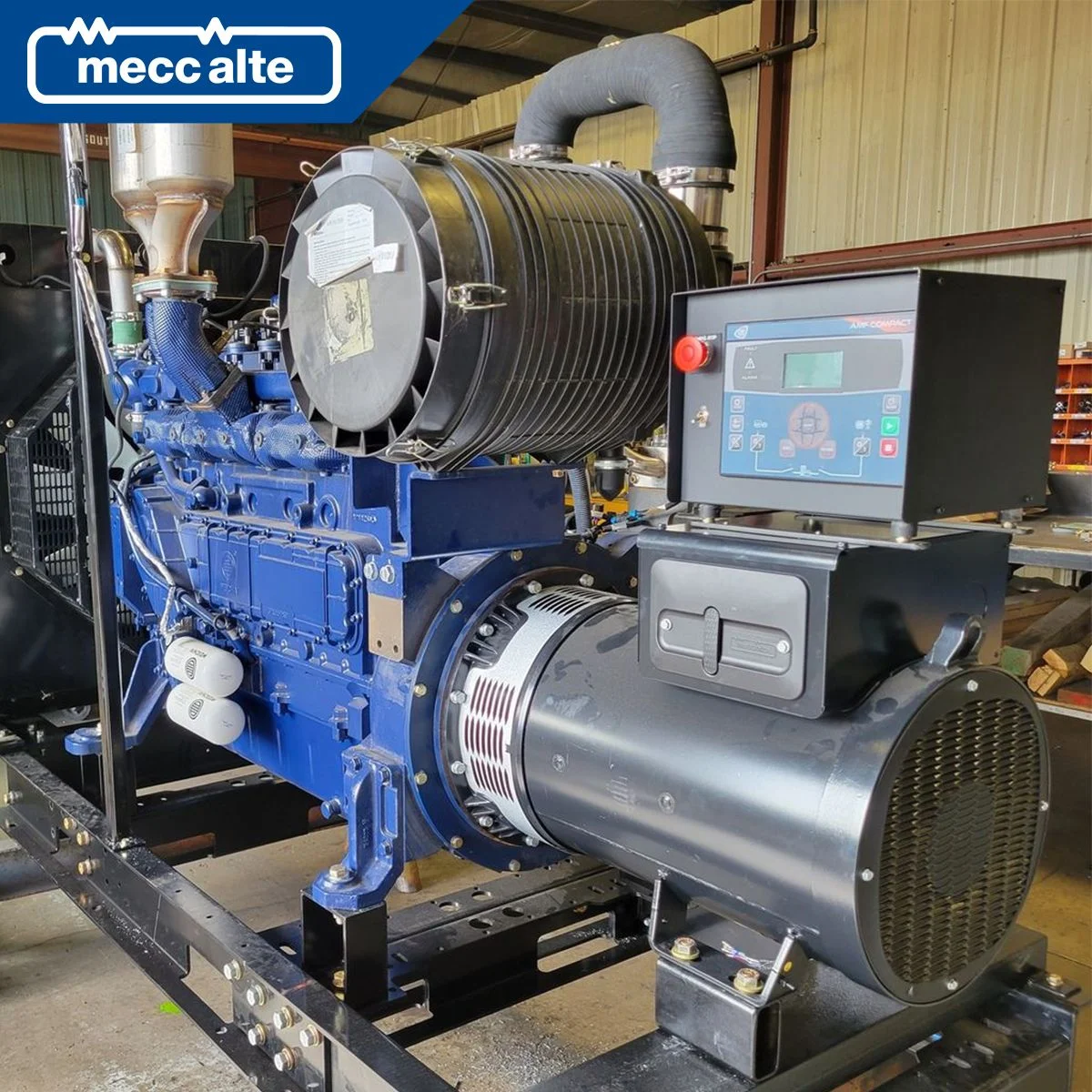

استفاده از آلترناتور مکالته در دیزل ژنراتور
یکی از کاربردهای متداول آلترناتور مکالته، کوپل‌شدن با موتور دیزل است. در این مجموعه، موتور توان مکانیکی لازم را فراهم می‌کند و آلترناتور آن را به برق تبدیل می‌کند.
برای اتصال صحیح، علاوه بر توان باید سرعت دوران، فرکانس، ابعاد فلایویل و هوزینگ، فلنج، کوپلینگ، آرایش یاتاقان‌ها و استانداردهای اتصال بررسی شوند. نصب و هم‌راستاسازی نیز باید مطابق دستورالعمل سازندگان موتور و آلترناتور انجام شود.
نحوه انتخاب آلترناتور مکالته مناسب
انتخاب دستگاه تنها با مقایسه عدد کیلوولت‌آمپر انجام نمی‌شود. موتور، آلترناتور و بار مصرفی باید به‌صورت یک مجموعه ارزیابی شوند.
توان مورد نیاز و ضریب توان
ابتدا توان اکتیو و ظاهری مصرف‌کننده‌ها مشخص شود. ظرفیت موتور برای تأمین توان مکانیکی و ظرفیت آلترناتور برای تغذیه بار الکتریکی باید کافی باشند. ضریب توان بار نیز در این بررسی نقش دارد.
نوع بار و جریان راه‌اندازی
موتورها، پمپ‌ها و کمپرسورها ممکن است هنگام راه‌اندازی جریان زیادی نیاز داشته باشند. UPSها، درایوها و تجهیزات الکترونیکی نیز می‌توانند جریان غیرسینوسی ایجاد کنند. ترتیب ورود بارها، افت ولتاژ مجاز و رفتار گذرای مجموعه باید در محاسبات لحاظ شوند.
ولتاژ و تعداد فاز
ولتاژ خروجی و تعداد فاز باید با تجهیزات مصرف‌کننده و شبکه داخلی پروژه هماهنگ باشند. توان دستگاه در اتصال تک‌فاز و سه‌فاز لزوماً یکسان نیست و قابلیت تغییر اتصال باید از روی مدارک سازنده تأیید شود.
فرکانس، تعداد قطب و سرعت دوران
فرکانس خروجی با تعداد قطب‌ها و سرعت دوران ارتباط دارد. برای یک آلترناتور سنکرون چهارقطب، سرعت متناظر با فرکانس ۵۰ هرتز برابر ۱۵۰۰ دور بر دقیقه است.
AVR و سیستم تحریک
نوع رگولاتور و سیستم تحریک باید با نیازهای بار هماهنگ باشد. انتخاب این تجهیزات برای بارهای دارای جریان راه‌اندازی بالا یا نیازهای عملکردی خاص باید با استفاده از محاسبات و مستندات سازنده انجام شود.
برای شناخت نقش اکسایتر، دیودهای گردان و AVR در ساختار آلترناتور، مقاله آشنایی با اجزای ژنراتور و عملکرد آلترناتور را مطالعه کنید.
شرایط محیطی
ارتفاع، دمای محیط، گردوغبار، رطوبت و کیفیت تهویه می‌توانند بر ظرفیت قابل استفاده اثر بگذارند. در شرایط خارج از محدوده نامی، ضرایب کاهش توان و تجهیزات جانبی مورد نیاز باید مطابق اطلاعات سازنده تعیین شوند.
سازگاری مکانیکی
پیش از خرید، نقشه‌های ابعادی و مشخصات اتصال را بررسی کنید. ساختار تک‌یاتاقان یا دو یاتاقان، نوع کوپلینگ و ابعاد اتصال باید با موتور و شاسی هماهنگ باشند.
نگهداری آلترناتور Mecc Alte
برنامه نگهداری باید مطابق دفترچه مدل دستگاه و شرایط بهره‌برداری تنظیم شود. برخی موارد مهم در بازدید و سرویس عبارت‌اند از:
- تمیز نگه‌داشتن مسیرهای ورود و خروج هوا
- بررسی اتصالات الکتریکی و ترمینال‌ها
- کنترل وضعیت یاتاقان‌ها طبق دستورالعمل سازنده
- پایش دمای سیم‌پیچ‌ها و یاتاقان‌ها در صورت وجود حسگر
- کنترل ولتاژ خروجی و عملکرد سیستم تنظیم ولتاژ
- بررسی آلودگی، رطوبت و وضعیت عایق‌ها
- پیگیری صدا یا لرزش غیرعادی مجموعه
پیش از تمیزکاری، بازکردن پوشش‌ها یا کار روی اتصالات، دستگاه باید خاموش، از منابع برق جدا و از راه‌اندازی خودکار یا ناخواسته آن جلوگیری شود. این اقدامات باید مطابق دستورالعمل سازنده انجام شوند.
آزمایش عایقی، بازکردن بخش‌های داخلی و تعمیر سیستم تحریک باید توسط فرد متخصص انجام شوند. پیش از آزمایش عایقی نیز لازم است الزامات جداسازی AVR و سایر تجهیزات الکترونیکی مطابق دفترچه دستگاه رعایت شوند.
جمع‌بندی
آلترناتور مکالته در خانواده‌های مختلف برای کاربردهای صنعتی، برق پشتیبان، دریایی و پروژه‌های تولید برق عرضه می‌شود. ECP34C، ECO38C و ECO40C بخشی از محصولات صنعتی این شرکت هستند و خانواده X-Type برای کاربردهای ولتاژ متوسط و بالا معرفی شده است.
برای انتخاب دستگاه مناسب، کد کامل مدل، توان در شرایط نامی مورد نیاز، ولتاژ، فرکانس، نوع بار، سیستم تحریک، شرایط محیطی و سازگاری با موتور را بررسی کنید.
گروه صنعتی فرجام ژنراتور در زمینه تأمین و خدمات تجهیزات تولید برق فعالیت دارد. برای پروژه‌های موقت نیز می‌توانید صفحه اجاره انواع دیزل ژنراتور را بررسی کنید و مشخصات بار و شرایط پروژه را با کارشناسان مجموعه در میان بگذارید.
