آلترناتور استمفورد یکی از نام‌های شناخته‌شده در صنعت تولید برق است. این برند با خاستگاه انگلیسی و سابقه بیش از یک قرن، آلترناتورهایی برای کاربردهای صنعتی، اضطراری، دریایی و تولید برق عرضه می‌کند. در این مقاله به معرفی آلترناتور استمفورد انگلیس، تاریخچه برند، خانواده‌های محصولات و نکات فنی انتخاب آن می‌پردازیم.
آلترناتور استمفورد انگلیس چیست؟
آلترناتور STAMFORD یک مولد جریان متناوب است که انرژی مکانیکی دریافتی از موتور یا محرک دیگر را به انرژی الکتریکی تبدیل می‌کند. در یک دیزل ژنراتور، موتور دیزل محور آلترناتور را می‌چرخاند و میدان مغناطیسی گردان روتور، در سیم‌پیچ‌های استاتور ولتاژ القا می‌کند.
آلترناتور با مجموعه کامل دیزل ژنراتور تفاوت دارد. دیزل ژنراتور علاوه بر آلترناتور، شامل موتور، تابلو کنترل، شاسی، سیستم خنک‌کاری و تجهیزات جانبی است. عملکرد نهایی مجموعه به انتخاب و هماهنگی همه این اجزا بستگی دارد.
محصولات STAMFORD در توان‌ها، ولتاژها و پیکربندی‌های مختلف عرضه می‌شوند. انتخاب مدل مناسب باید براساس توان مورد نیاز، نوع بار، فرکانس، ولتاژ و شرایط بهره‌برداری انجام شود.
تاریخچه آلترناتور استمفورد انگلیس
ریشه برند STAMFORD به سال ۱۹۰۴ بازمی‌گردد؛ زمانی که برادران Cutting یک مجموعه مهندسی برق را در شهر Stamford انگلستان تأسیس کردند.
در سال ۱۹۳۵، NEWAGE در منچستر برای تولید مجموعه‌های آلترناتور و کمپرسور هوا تأسیس شد. در سال ۱۹۵۰، NEWAGE Engineers شرکت STAMFORD Electrical را خریداری کرد و فعالیت آلترناتور شرکت Arthur Lyon & Co را به محل Barnack Road منتقل کرد.
در دهه‌های بعد، توسعه محصولات ادامه یافت. طبق تاریخچه رسمی سازنده، در سال ۱۹۶۷، NEWAGE Lyon آلترناتور بدون جاروبک خود را تولید کرد و در سال ۱۹۷۳ نیز آلترناتوری با استفاده از مولد مغناطیس دائم یا PMG برای تغذیه سیستم تنظیم ولتاژ معرفی شد.
در ادامه، NEWAGE به مجموعه Cummins پیوست و در سال ۲۰۰۶ نام کسب‌وکار به Cummins Generator Technologies تغییر کرد. امروزه محصولات STAMFORD و AvK از طریق مجموعه STAMFORD | AvK معرفی و عرضه می‌شوند.
عبارت آلترناتور استمفورد انگلیس به خاستگاه تاریخی این برند اشاره دارد؛ اما به این معنا نیست که تمام محصولات امروزی آن در انگلستان ساخته می‌شوند. کشور سازنده هر دستگاه باید از روی پلاک، مدارک و اطلاعات همان محصول بررسی شود.
سری‌ها و مدل‌های آلترناتور STAMFORD
آلترناتورهای STAMFORD ظرفیت‌های مختلفی را پوشش می‌دهند. برای مقایسه محصولات، باید علاوه بر نام سری، مدل دقیق، فرکانس، ولتاژ و شرایط نامی درج‌شده در دیتاشیت بررسی شوند.
در فهرست محصولات سازنده، خانواده‌های زیر معرفی شده‌اند:
- STAMFORD S0
- STAMFORD S1
- STAMFORD UC22
- STAMFORD UC27
- STAMFORD HC4
- STAMFORD S4
- STAMFORD S5
- STAMFORD S6
- STAMFORD S7
- STAMFORD S7 Water-Cooled
- STAMFORD P80
- STAMFORD S9
برخی خانواده‌های قدیمی شامل P0، P1، HC5، HC6 و P7 نیز در بخش محصولات متوقف‌شده سازنده قرار دارند. سازنده برای این محصولات خدمات پشتیبانی معرفی کرده است؛ بااین‌حال، امکان تأمین هر قطعه باید با مدل و شماره سریال دستگاه استعلام شود.
آلترناتور STAMFORD S5
سری S5 از خانواده S-Range و برای کاربردهای فشار ضعیف طراحی شده است. محدوده کلی توان اعلام‌شده این سری ۴۵۰ تا ۹۳۷ کیلوولت‌آمپر است که مدل‌ها و شرایط کاری مختلف در فرکانس‌های ۵۰ و ۶۰ هرتز را شامل می‌شود.
در صفحه رسمی محصول، حداکثر توان پیوسته S5 در ۵۰ هرتز برابر ۷۵۰ و در ۶۰ هرتز برابر ۹۳۷ کیلوولت‌آمپر اعلام شده است. محدوده ولتاژ این خانواده ۳۸۰ تا ۶۹۰ ولت است.
این سری از فناوری CoreCooling برای مدیریت جریان هوا و دفع حرارت استفاده می‌کند. نوع سیستم تحریک و تنظیم‌کننده خودکار ولتاژ یا AVR باید براساس پیکربندی دستگاه بررسی شود؛ گزینه‌های خودتحریک و PMG در اطلاعات این خانواده معرفی شده‌اند.

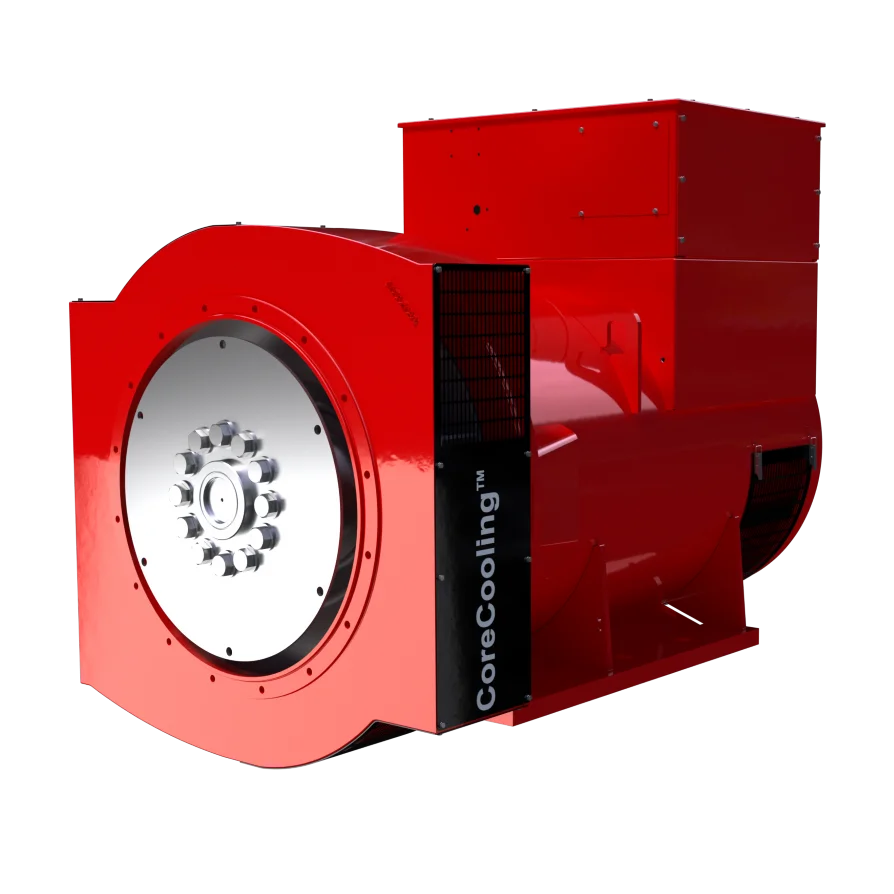

آلترناتور STAMFORD S6
سری S6 یک خانواده چهارقطب و فشار ضعیف است. محدوده کلی توان آن در صفحه رسمی سازنده ۸۱۰ تا ۱۶۹۵ کیلوولت‌آمپر اعلام شده است.
برای مدل‌های این خانواده، محدوده توان در ۴۰۰ ولت و ۵۰ هرتز از ۸۱۰ تا ۱۴۰۰ کیلوولت‌آمپر و در ۴۸۰ ولت و ۶۰ هرتز از ۱۰۰۰ تا ۱۶۹۵ کیلوولت‌آمپر ذکر شده است. بنابراین عدد ۱۶۹۵ کیلوولت‌آمپر را نباید ظرفیت همین خانواده در شرایط ۵۰ هرتز در نظر گرفت.
S6 از فناوری CoreCooling استفاده می‌کند و در مشخصات معرفی‌شده آن، سیستم تحریک PMG وجود دارد. نوع AVR و تجهیزات جانبی باید از مدارک مدل انتخابی مشخص شوند.

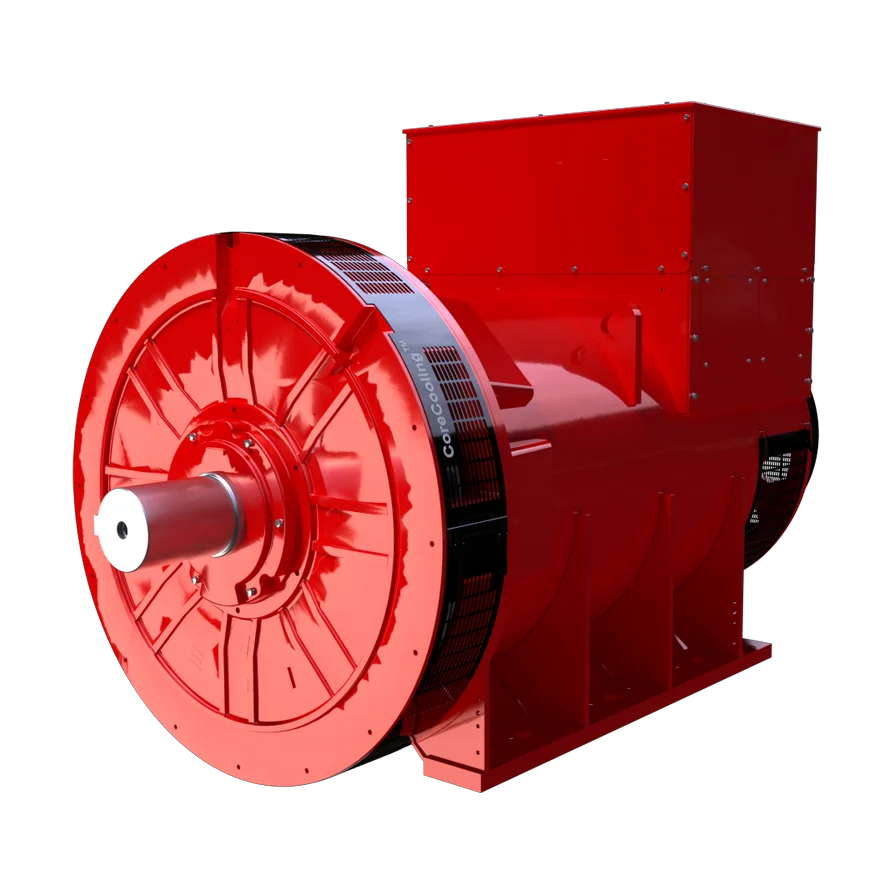

آلترناتور STAMFORD S7
S7 از خانواده‌های توان بالای STAMFORD است و گزینه‌هایی برای ولتاژهای پایین و بالاتر دارد. محدوده ولتاژ معرفی‌شده این خانواده از ۳۸۰ تا ۱۱۰۰۰ ولت است؛ اما هر مدل، مشخصات و محدودیت‌های اختصاصی خود را دارد.
حداکثر توان پیوسته اعلام‌شده در صفحه رسمی S7 برای ۵۰ هرتز برابر ۲۸۰۰ و برای ۶۰ هرتز برابر ۳۳۵۶ کیلوولت‌آمپر است. این اعداد مربوط به کل خانواده هستند و ظرفیت هر مدل باید جداگانه بررسی شود.
این سری نیز از فناوری CoreCooling و سیستم تحریک PMG استفاده می‌کند. بسته به پیکربندی، گزینه‌هایی مانند هیتر ضد رطوبت، حسگرهای دما، آرایش دو یاتاقان و درجه حفاظت متفاوت قابل بررسی هستند.
تمام اعداد توان باید همراه با شرایط نامی آن‌ها خوانده شوند. فرکانس، ولتاژ، دمای محیط، ارتفاع، ضریب توان و محدودیت افزایش دما می‌توانند بر ظرفیت قابل استفاده آلترناتور تأثیر بگذارند.
ویژگی‌ها و مزایای آلترناتور استمفورد
تنوع محصولات و گزینه‌های فنی، امکان انتخاب آلترناتور متناسب با نیاز پروژه را فراهم می‌کند. بااین‌حال، ویژگی‌های یک مدل را نباید به تمام محصولات برند تعمیم داد.
۱. تنوع توان و ولتاژ
وجود خانواده‌های مختلف، امکان بررسی گزینه‌های مناسب برای مجموعه‌های ژنراتوری با ظرفیت‌ها و سطوح ولتاژ متفاوت را فراهم می‌کند. انتخاب نهایی باید براساس محاسبات بار و دیتاشیت مدل انجام شود.
۲. مدیریت حرارتی در خانواده S-Range
فناوری CoreCooling در محصولات خانواده S-Range برای بهبود جریان هوا و عملکرد حرارتی به کار رفته است. تهویه صحیح محل نصب همچنان ضروری است و این فناوری جایگزین طراحی مناسب مسیر هوای ورودی و خروجی نمی‌شود.
۳. گزینه‌های مختلف تحریک و تنظیم ولتاژ
بسته به خانواده و مدل، سیستم تحریک و AVR متفاوت است. انتخاب این تجهیزات باید با توجه به جریان راه‌اندازی، تغییرات بار، بارهای غیرخطی و الزامات عملکردی پروژه انجام شود.
۴. امکان تطبیق مکانیکی با محرک
گزینه‌های اتصال و آرایش‌های مکانیکی مختلف در محصولات سازنده ارائه می‌شوند. برای کوپل‌کردن با موتور، باید ابعاد فلنج، هوزینگ، کوپلینگ، آرایش یاتاقان‌ها و محدودیت‌های مکانیکی بررسی شوند.
۵. دسترسی به مستندات فنی
دیتاشیت‌ها، نقشه‌های ابعادی و دستورالعمل‌های نصب و نگهداری، مبنای مناسبی برای انتخاب و سرویس دستگاه هستند. مستندات باید با مدل و نسخه واقعی آلترناتور تطبیق داشته باشند.
کاربردهای آلترناتور استمفورد انگلیس
آلترناتورهای STAMFORD، بسته به مدل و مشخصات، در مجموعه‌های تولید برق با کاربردهای مختلف استفاده می‌شوند.
- برق اضطراری بیمارستان‌ها، مراکز داده و ساختمان‌های تجاری
- تولید برق در کارخانه‌ها و تأسیسات صنعتی
- تأمین برق پروژه‌های عمرانی و کارگاهی
- پروژه‌های نفت و گاز با پیکربندی و حفاظت متناسب
- کاربردهای دریایی با تأییدیه‌ها و تجهیزات مناسب
- پشتیبانی از زیرساخت‌های مخابراتی و سامانه‌های دارای UPS
- تولید برق در محل‌هایی که دسترسی کافی به شبکه وجود ندارد
وجود آلترناتور به‌تنهایی به معنای تأمین برق بدون وقفه نیست. در بارهای حساس، هماهنگی ژنراتور، تابلو انتقال برق، UPS و تجهیزات حفاظتی باید در طراحی کل سامانه بررسی شود.
نحوه انتخاب آلترناتور استمفورد مناسب
برای انتخاب آلترناتور استمفورد انگلیس، فقط دانستن توان موتور کافی نیست. موتور، آلترناتور، تابلو کنترل و مصرف‌کننده‌ها باید به‌صورت یک مجموعه ارزیابی شوند.
توان اکتیو، توان ظاهری و ضریب توان
توان اکتیو مورد نیاز بار بر حسب کیلووات و توان ظاهری بر حسب کیلوولت‌آمپر بررسی می‌شود. در انتخاب مجموعه باید ظرفیت موتور برای تأمین توان مکانیکی و ظرفیت آلترناتور برای تغذیه بار الکتریکی، هر دو کافی باشند.
نوع بار و جریان راه‌اندازی
موتورها، پمپ‌ها و کمپرسورها ممکن است در لحظه راه‌اندازی جریان زیادی نیاز داشته باشند. بارهای الکترونیکی و UPS نیز می‌توانند جریان غیرسینوسی ایجاد کنند. افت ولتاژ مجاز، ترتیب ورود بارها و رفتار گذرای مجموعه باید در محاسبات انتخاب لحاظ شوند.
فرکانس و سرعت دوران
فرکانس خروجی با تعداد قطب‌ها و سرعت دوران ارتباط دارد. برای یک آلترناتور سنکرون چهارقطب، سرعت متناظر با فرکانس ۵۰ هرتز برابر ۱۵۰۰ دور بر دقیقه است.
ولتاژ خروجی و تجهیزات شبکه
ولتاژ آلترناتور باید با تابلو برق، کابل‌ها، تجهیزات حفاظتی و مصرف‌کننده‌ها هماهنگ باشد. قابلیت تغییر اتصال یا ولتاژ نیز باید از روی مدارک همان دستگاه تأیید شود.
سیستم تحریک و AVR
سیستم تحریک و تنظیم ولتاژ در پاسخ دستگاه به تغییر بار نقش دارند. استفاده از PMG ممکن است برای برخی نیازهای پروژه مناسب باشد، اما انتخاب آن باید بر اساس محاسبات و توصیه سازنده انجام شود.
برای شناخت نقش اکسایتر، دیودهای گردان و AVR در ساختار آلترناتور، مقاله آشنایی با اجزای ژنراتور و عملکرد آلترناتور را مطالعه کنید.
شرایط محیطی و تهویه
دمای محیط، ارتفاع، رطوبت، گردوغبار و کیفیت تهویه بر عملکرد دستگاه اثر می‌گذارند. ضرایب کاهش توان و تجهیزات جانبی مورد نیاز باید مطابق دستورالعمل سازنده تعیین شوند.
نوع بهره‌برداری مجموعه
برای کار اضطراری، پرایم یا پیوسته، باید ظرفیت و محدودیت‌های کل مجموعه ژنراتور بررسی شوند. رده کاری مجموعه را نمی‌توان صرفاً از توان درج‌شده روی پلاک آلترناتور تعیین کرد.
آیا آلترناتور استمفورد برای محیط‌های سخت مناسب است؟
نمی‌توان همه مدل‌های STAMFORD را برای هر محیط سختی مناسب دانست. درجه حفاظت IP، روش خنک‌کاری، وضعیت محفظه اتصالات و تجهیزات جانبی هر مدل متفاوت است.
برای محیط‌های مرطوب، پرگردوغبار یا دارای عوامل خورنده، باید مدل و پیکربندی متناسب انتخاب شود. در پروژه‌های نفت و گاز نیز مناسب‌بودن برای محیط صنعتی به‌تنهایی به معنای مجازبودن نصب در ناحیه مستعد انفجار نیست؛ الزامات اختصاصی محل نصب باید جداگانه بررسی شوند.
تفاوت مدل‌های جدید و قدیمی استمفورد
مدل‌هایی مانند P0، P1، HC5، HC6 و P7 در فهرست محصولات متوقف‌شده سازنده قرار دارند. توقف تولید به معنای غیرقابل استفاده بودن دستگاه موجود نیست، اما در خرید و نگهداری آن باید عمر، وضعیت فنی، دسترسی به قطعات و مستندات بررسی شود.
برای پروژه جدید، مقایسه مدل‌های موجود با خانواده‌های فعلی سازنده مفید است. تصمیم نهایی باید بر اساس نیاز پروژه و مشخصات واقعی دستگاه انجام شود.
جمع‌بندی
آلترناتور استمفورد انگلیس به محصولات برندی با خاستگاه انگلیسی و سابقه بیش از یک قرن اشاره دارد. خانواده‌های مختلف این برند برای ظرفیت‌ها و شرایط کاری متفاوت عرضه می‌شوند و انتخاب میان آن‌ها به بررسی فنی نیاز دارد.
پیش از خرید، توان در فرکانس مورد نیاز، ولتاژ، نوع بار، سیستم تحریک، شرایط محیطی و سازگاری مکانیکی با موتور را بررسی کنید. برای ارزیابی گزینه‌های موجود می‌توانید صفحه خرید انواع دیزل ژنراتور را مشاهده کنید و مشخصات پروژه را با کارشناسان فرجام ژنراتور در میان بگذارید.
