آلترناتور زیمنس در این مقاله به ژنراتورهای سنکرون صنعتی و نیروگاهی Siemens Energy اشاره دارد. خانواده‌های مختلف این تجهیزات برای تبدیل توان مکانیکی محرک به برق طراحی شده‌اند و مشخصات آن‌ها با آلترناتورهای کوچک مورد استفاده در بسیاری از دیزل ژنراتورها تفاوت دارد.
برای شناخت این محصولات باید نام کامل سری، ظرفیت، فرکانس، سیستم خنک‌کاری و نوع کاربرد بررسی شود. در ادامه، تاریخچه کوتاه، چهار خانواده SGen و نکات مهم ارزیابی فنی آن‌ها را مرور می‌کنیم.
آلترناتور زیمنس چیست و چگونه کار می‌کند؟
آلترناتور، انرژی مکانیکی محور را به انرژی الکتریکی تبدیل می‌کند. در ژنراتور سنکرون متداول، میدان مغناطیسی روتور با چرخش خود در سیم‌پیچ‌های استاتور ولتاژ القا می‌کند. با اتصال بار و بسته‌شدن مدار، جریان به مصرف‌کننده یا شبکه تحویل داده می‌شود.
در خانواده‌های نیروگاهی بررسی‌شده، توان مکانیکی معمولاً از توربین گاز یا بخار دریافت می‌شود. سیستم تحریک، حفاظت، خنک‌کاری و تجهیزات کنترلی نیز بخشی از طراحی مجموعه هستند.
بنابراین عبارت آلترناتور زیمنس به‌تنهایی مشخصات یک دستگاه را تعیین نمی‌کند. نام سازنده، مدل کامل، پلاک و مدارک فنی باید مبنای شناسایی و مقایسه قرار گیرند.
تاریخچه فناوری ژنراتور در زیمنس
شرکت Siemens & Halske در سال ۱۸۴۷ تأسیس شد. یکی از رویدادهای مهم تاریخ آن، توسعه ماشین دینام بر پایه اصل دیناموالکتریک توسط ورنر فون زیمنس در سال ۱۸۶۶ بود.
این اصل به خودتحریکی ماشین و توسعه عملی تولید برق کمک کرد و نباید با کشف اولیه القای الکترومغناطیسی یکسان دانسته شود. فناوری ماشین‌های الکتریکی در دهه‌های بعد توسعه یافت و زمینه ساخت ژنراتورهای بزرگ‌تر را فراهم کرد.
امروزه برای بررسی محصولات معرفی‌شده در این مقاله، باید به مستندات Siemens Energy مراجعه کرد. تاریخچه برند، جایگزین اطلاعات فنی و شرایط عرضه هر محصول نیست.
معرفی ۴ خانواده آلترناتور زیمنس
Siemens Energy چند خانواده ژنراتور با نام SGen معرفی کرده است. محدوده توان و مشخصات هر خانواده باید همراه با فرکانس، پیکربندی و شرایط نامی خوانده شود؛ اطلاعات عمومی سری، جایگزین پیشنهاد فنی مدل منتخب نیست.

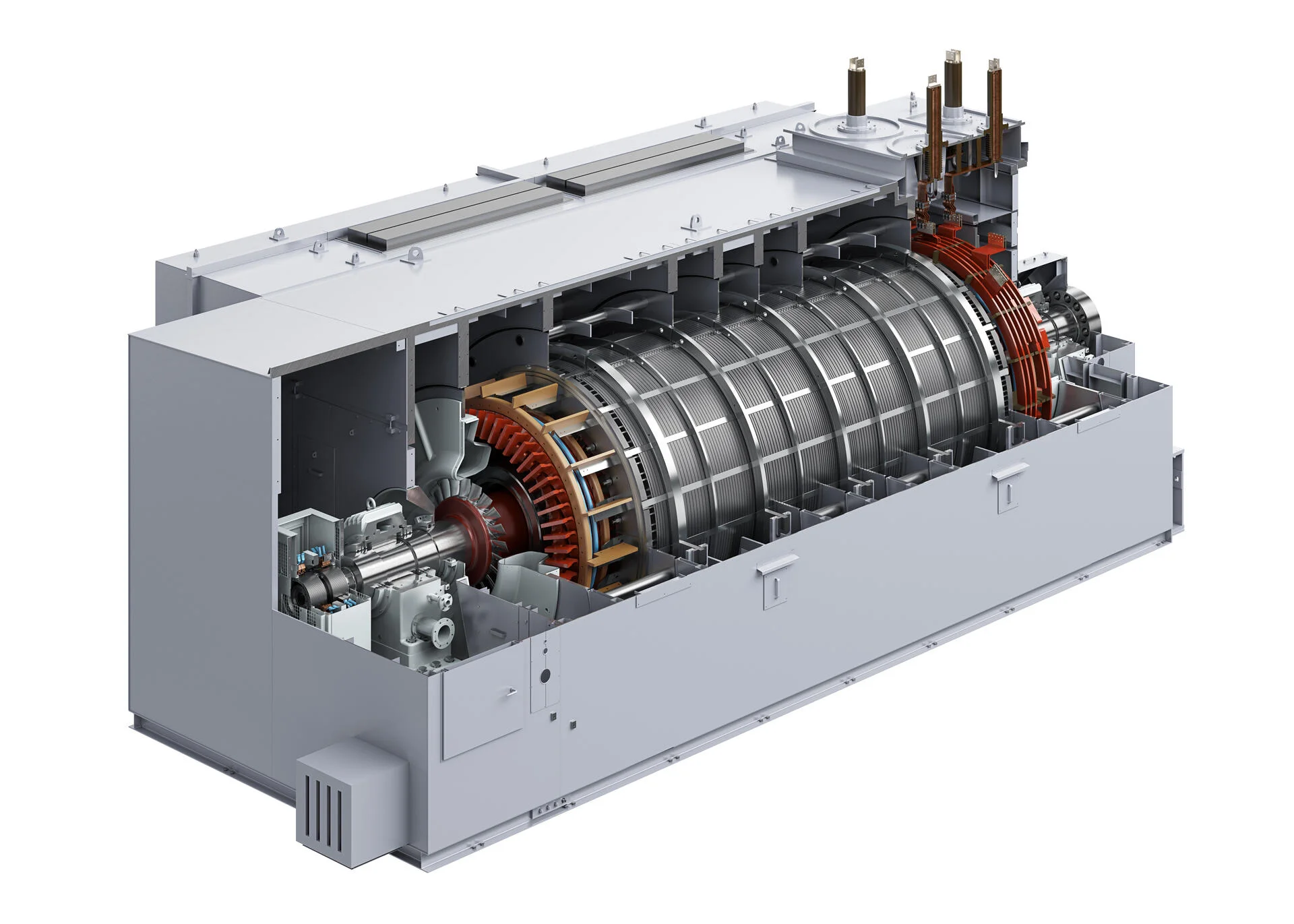

۱. خانواده SGen-100A
طبق صفحه رسمی سازنده، خانواده SGen-100A برای کاربردهای صنعتی و تولید برق، با محدوده توان ظاهری ۲۵ تا ۳۷۰ مگاولت‌آمپر معرفی شده است. این محصولات از خنک‌کاری با هوا استفاده می‌کنند.
انتخاب مدل به مشخصات محرک، ولتاژ، فرکانس و شرایط پروژه وابسته است. این محدوده، مجموعه‌ای از طراحی‌ها و ظرفیت‌ها را توصیف می‌کند و به معنی قابل‌تنظیم‌بودن یک دستگاه در تمام این بازه نیست.
۲. خانواده SGen-1000A
SGen-1000A خانواده‌ای هواخنک برای کاربردهای بزرگ نیروگاهی است. محدوده توان ظاهری اعلام‌شده برای آن ۱۸۰ تا ۳۷۰ مگاولت‌آمپر است.
سازنده برای این خانواده راندمان تا ۹۸٫۹ درصد را اعلام کرده است. این عدد به ژنراتور و شرایط ارزیابی مربوط می‌شود؛ راندمان کل نیروگاه یا نسبت برق تولیدی به انرژی سوخت نیست.

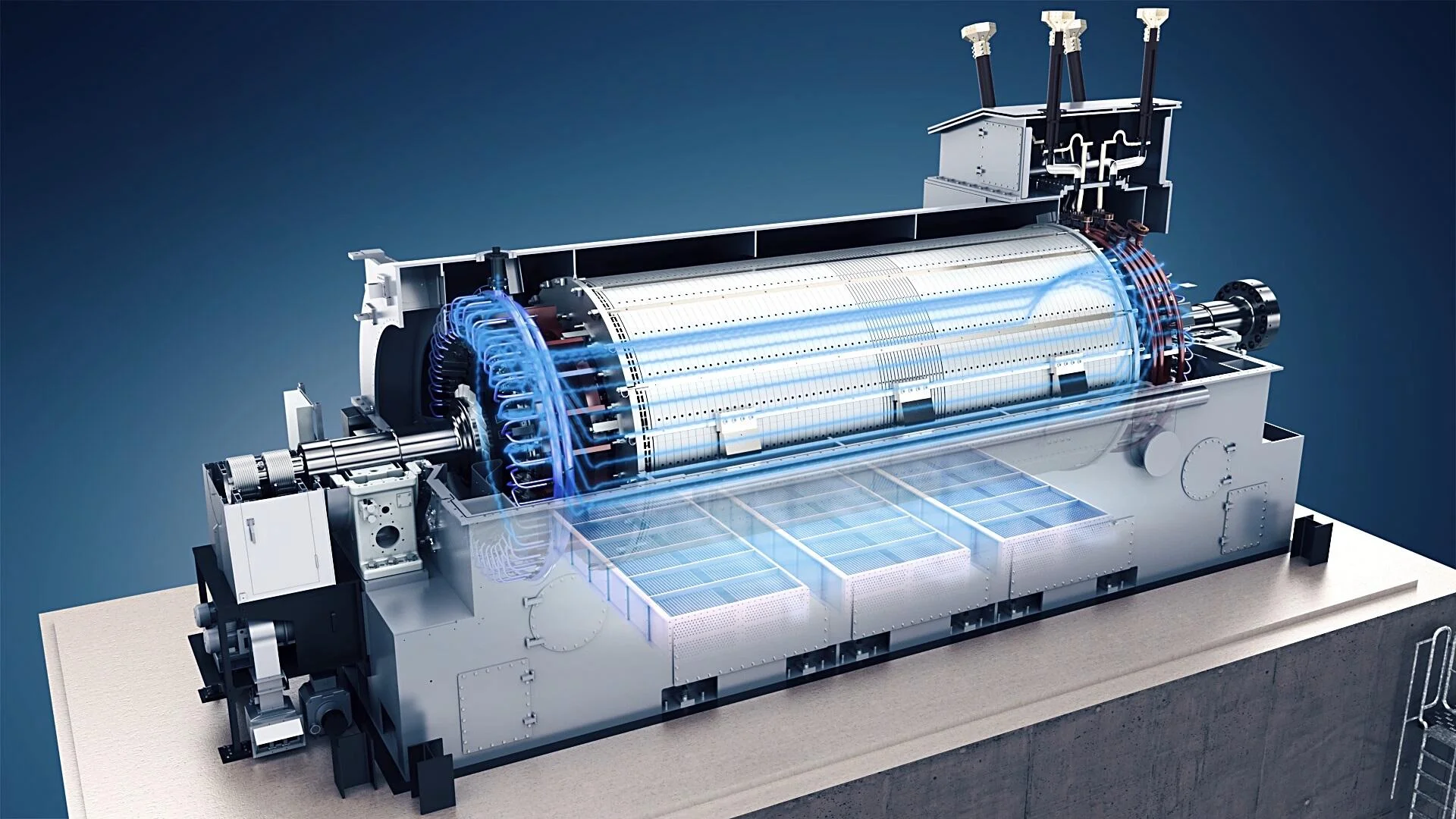

۳. خانواده SGen-2000P
در این خانواده آلترناتور زیمنس، سیم‌پیچ‌های استاتور با آب خنک می‌شوند و طراحی از هوای تحت فشار استفاده می‌کند. بروشور رسمی، محدوده ۳۷۰ تا ۵۶۰ مگاولت‌آمپر را برای کاربردهای توربین گاز و بخار معرفی می‌کند.
استفاده از هوا به‌جای هیدروژن در این طراحی، برخی تجهیزات و الزامات مرتبط با هیدروژن را حذف می‌کند؛ اما دستگاه همچنان به سامانه‌های خنک‌کاری و تجهیزات کمکی اختصاصی نیاز دارد.

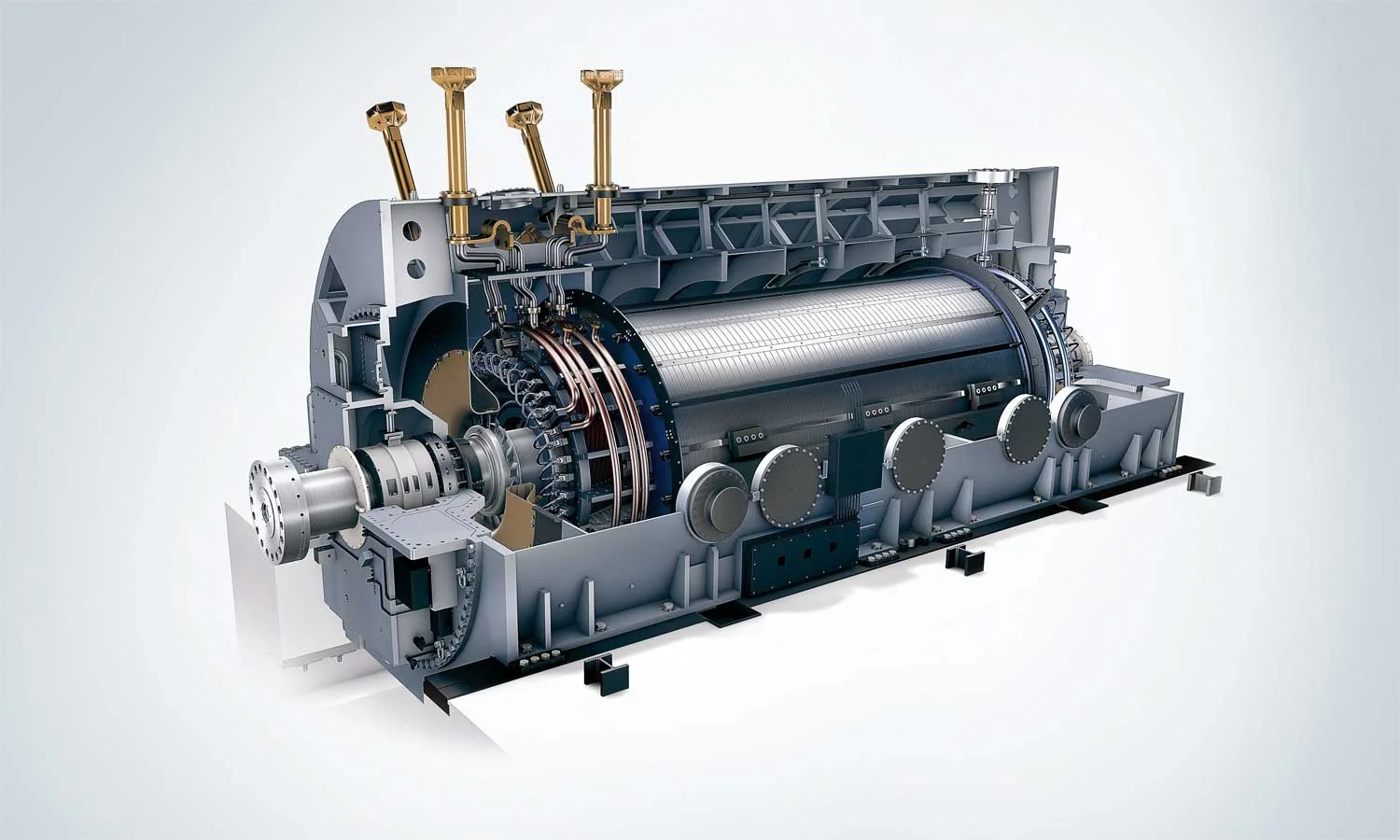

۴. خانواده SGen-3000W
SGen-3000W برای کاربردهای بزرگ نیروگاهی طراحی شده و از سیم‌پیچ استاتور آب‌خنک و روتور خنک‌شونده با هیدروژن استفاده می‌کند. ظرفیت‌های این خانواده، بسته به نسخه و فرکانس، می‌توانند تا ۱۳۰۰ مگاولت‌آمپر برسند.
این نوع خنک‌کاری به زیرساخت، پایش و روش‌های بهره‌برداری تخصصی نیاز دارد. مشخصات آن را نباید به ژنراتورهای هواخنک یا سایر سری‌های SGen تعمیم داد.
جدول مقایسه خانواده‌های معرفی‌شده
| خانواده | توان ظاهری معرفی‌شده | روش خنک‌کاری |
|---|---|---|
| SGen-100A | ۲۵ تا ۳۷۰ مگاولت‌آمپر | هوا |
| SGen-1000A | ۱۸۰ تا ۳۷۰ مگاولت‌آمپر | هوا |
| SGen-2000P | ۳۷۰ تا ۵۶۰ مگاولت‌آمپر | سیم‌پیچ استاتور آب‌خنک و هوای تحت فشار |
| SGen-3000W | تا ۱۳۰۰ مگاولت‌آمپر، بسته به نسخه و فرکانس | سیم‌پیچ استاتور آب‌خنک و روتور هیدروژن‌خنک |
این جدول برای معرفی خانواده‌هاست. ظرفیت قابل سفارش، مشخصات نهایی و شرایط تضمین عملکرد باید از پیشنهاد فنی سازنده استخراج شوند.
ویژگی‌های فنی آلترناتور زیمنس را چگونه ارزیابی کنیم؟
راندمان در نقطه کاری مشخص
عدد راندمان باید همراه با شرایط اندازه‌گیری و بار مربوط بررسی شود. عبارت «تا حدود ۹۹ درصد» به معنی راندمان ثابت تمام مدل‌ها در تمام بارها نیست.
برای مقایسه اقتصادی، تلفات ژنراتور، مصرف تجهیزات کمکی و شرایط کار سالانه باید در چارچوب تعریف‌شده پروژه ارزیابی شوند.
رفتار هنگام تغییر بار و راه‌اندازی
قابلیت تغییر بار، تعداد چرخه‌های استارت و توقف و محدودیت‌های حرارتی به طراحی وابسته‌اند. ویژگی اعلام‌شده برای یک خانواده را نباید بدون تأیید به تمام محصولات نسبت داد.
پایش و نگهداری
تجهیزات اندازه‌گیری دما، لرزش و سایر سامانه‌های پایش می‌توانند در ارزیابی وضعیت مؤثر باشند. محدوده این تجهیزات و روش استفاده از اطلاعات آن‌ها باید در مدارک پروژه مشخص شود.
وجود پایش وضعیت، نیاز به بازرسی و نگهداری برنامه‌ریزی‌شده را حذف نمی‌کند. برنامه تعمیرات نیز باید با طراحی دستگاه و سابقه بهره‌برداری هماهنگ باشد.
کاربردهای آلترناتور زیمنس
خانواده‌های معرفی‌شده عمدتاً برای تولید برق صنعتی و نیروگاهی بررسی می‌شوند. نوع توربین، آرایش نیروگاه و شرایط شبکه در انتخاب آن‌ها اثر دارند.
- نیروگاه‌های مجهز به توربین گاز
- نیروگاه‌های بخار
- نیروگاه‌های سیکل ترکیبی
- تأسیسات تولید برق صنعتی متناسب با محدوده محصول
صرف صنعتی‌بودن یک مجموعه، مناسب‌بودن یک مدل خاص را نشان نمی‌دهد. ظرفیت، نوع محرک، سطح ولتاژ و الزامات اتصال باید هم‌زمان بررسی شوند.
کارکرد به‌صورت کندانسور سنکرون
برخی طراحی‌ها قابلیت استفاده در کاربرد کندانسور سنکرون را دارند. در این حالت، ماشین برای تبادل توان راکتیو و کمک به پشتیبانی ولتاژ و ویژگی‌های پایداری شبکه به کار می‌رود.
این وضعیت با تولید عادی توان اکتیو از محرک تفاوت دارد. ماشین و تجهیزات کمکی برای جبران تلفات، انرژی مصرف می‌کنند. امکان این کاربرد باید برای پیکربندی موردنظر تأیید شود.
پیش از انتخاب آلترناتور زیمنس چه اطلاعاتی لازم است؟
انتخاب یک ژنراتور نیروگاهی، بخشی از طراحی یک سیستم کامل است. پیش از مقایسه پیشنهادها، اطلاعات زیر را مشخص کنید:
- توان اکتیو و ظاهری موردنیاز و محدوده ضریب توان
- ولتاژ، فرکانس و الزامات اتصال به شبکه
- نوع محرک، سرعت و مشخصات اتصال مکانیکی
- شرایط بار پایه، تغییر بار و تعداد راه‌اندازی‌ها
- دمای محیط، ارتفاع و امکانات خنک‌کاری
- سیستم تحریک، حفاظت و کنترل
- آزمون‌های پذیرش و شرایط تضمین عملکرد
- قطعات، خدمات تخصصی و برنامه تعمیرات بلندمدت
مگاولت‌آمپر یا MVA واحد توان ظاهری است و با مگاوات یا MW یکسان نیست. مقایسه ظرفیت‌ها بدون توجه به ضریب توان و شرایط نامی می‌تواند گمراه‌کننده باشد.
تفاوت با آلترناتور دیزل ژنراتورهای متداول
خانواده‌های SGen معرفی‌شده در این مقاله را نباید مستقیماً معادل آلترناتورهای رایج در دیزل ژنراتورهای ساختمانی یا کارگاهی دانست. تفاوت ظرفیت، سرعت، ولتاژ و تجهیزات کمکی می‌تواند بسیار زیاد باشد.
در یک دیزل ژنراتور متداول، آلترناتور باید با مشخصات موتور دیزل و بار پروژه تطبیق داده شود. معرفی فناوری نیروگاهی زیمنس به معنی امکان جایگزینی مستقیم آن در چنین مجموعه‌ای نیست.
همچنین درج نام Siemens روی یک دستگاه قدیمی، به‌تنهایی تعلق آن به خانواده‌های فعلی SGen را تأیید نمی‌کند. برای شناسایی، مدل و شماره سریال را از روی پلاک بخوانید و مستندات همان دستگاه را دریافت کنید.
جمع‌بندی
آلترناتور زیمنس در خانواده‌های صنعتی و نیروگاهی Siemens Energy، شامل طراحی‌هایی با ظرفیت و خنک‌کاری متفاوت است. SGen-100A، SGen-1000A، SGen-2000P و SGen-3000W نمونه‌هایی از این تنوع هستند.
برای ارزیابی هر مدل، توان ظاهری، فرکانس، ولتاژ، محرک و شرایط بهره‌برداری را کنار هم بررسی کنید. اطلاعات عمومی برند برای آشنایی مفید است، اما انتخاب نهایی باید بر اساس اسناد فنی و طراحی پروژه انجام شود.
